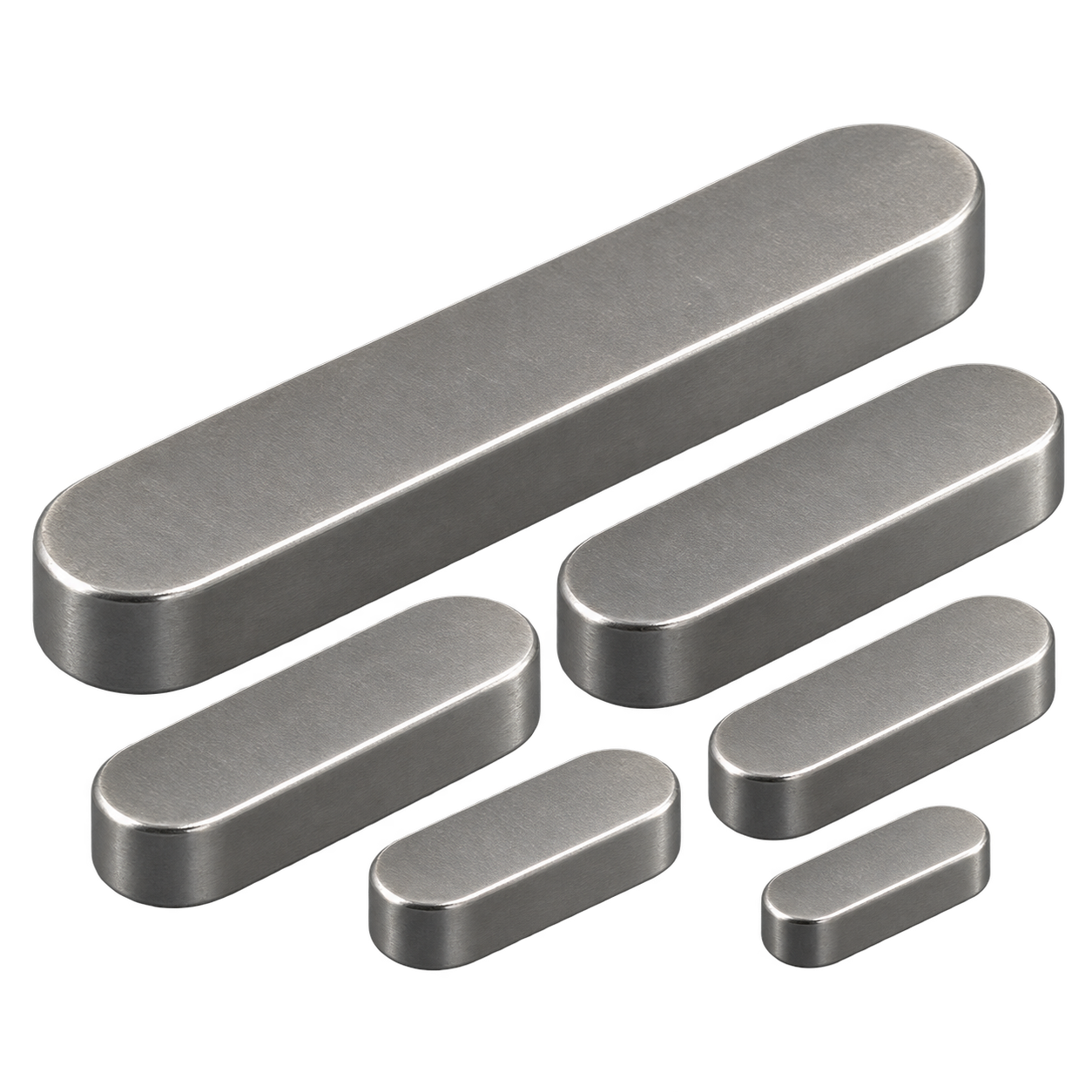

DIN 6885 4x4x10 A Formu Kama
DIN 6885 4x4x10 A Formu Kama, makine ve güç aktarım sistemlerinde mil ile bağlı parçalar arasında tork ve dönme hareketinin aktarılmasına yardımcı olan mekanik bağlantı elemanıdır. DIN 6885 standardındaki A Form yapısına sahip olan ürünün her iki ucu yuvarlatılmıştır.
DIN 6885 4x4x10 A Formu Kama 4 mm genişlik, 4 mm yükseklik ve 10 mm uzunluk ölçülerine sahiptir. 4x4 mm kama kesiti, 10 mm ile 12 mm arasındaki mil çapları için tanımlanmıştır. Kama kanalının nominal genişliği 4 mm’dir. Mil tarafındaki kanal derinliği t1 değeri 2,5 mm, göbek tarafındaki kanal derinliği t2 değeri ise 1,8 mm’dir.
A Form kamaların iki ucunun yuvarlatılmış olması, bu formun karakteristik yapısını oluşturur. DIN 6885 4x4x10 A Formu Kama; kasnak, dişli, kaplin ve benzeri göbekli parçaların millere bağlanmasında kullanılabilir.
Doğru kama seçiminde yalnızca uzunluk değil; kama genişliği, yüksekliği, mil çapı ve kama kanalı ölçülerinin birlikte değerlendirilmesi gerekir. DIN 6885 4x4x10 A Formu Kama satın almadan önce mevcut mil ve kama kanalının ölçülerinin kontrol edilmesi önerilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | AHR KAMA |
| Standart | DIN 6885 |
| Form | A Form |
| Genişlik (b) | 4 mm |
| Yükseklik (h) | 4 mm |
| Uzunluk (L) | 10 mm |
| Kama Kesiti | 4 x 4 mm |
| Uç Yapısı | İki ucu yuvarlatılmış |
| Mil Çapı Aralığı | 10–12 mm |
| Kama Kanalı Nominal Genişliği (b) | 4 mm |
| Mil Kanal Derinliği (t1) | 2,5 mm |
| Göbek Kanal Derinliği (t2) | 1,8 mm |
Teknik ölçüler DIN 6885 ölçü ve tolerans tablosundaki 4x4 mm kama kesiti verileriyle uyumludur.
Kullanım Alanları
DIN 6885 4x4x10 A Formu Kama başlıca motor milleri, redüktörler, kasnak bağlantıları, dişli sistemleri, kaplin bağlantıları, makine milleri ve çeşitli endüstriyel güç aktarım sistemlerinde kullanılabilir.
Seçerken Nelere Dikkat Edilmeli?
Kama seçiminde öncelikle mevcut kama kanalının genişliği ve yüksekliği kontrol edilmelidir. Bu ürün 4x4 mm kama kesitine ve 10 mm uzunluğa sahiptir. Ayrıca A Form ürünlerde her iki ucun yuvarlatılmış olduğu dikkate alınmalıdır.
Mil çapının uygun olması tek başına yeterli değildir. Kama kanalının fiziksel ölçüleri de kontrol edilmeli ve kullanılacak parçanın DIN 6885 4x4x10 A Formu Kama ölçülerine uygun olduğundan emin olunmalıdır.
Uzman Tavsiyesi
Mevcut kamanın ölçüsü biliniyorsa genişlik, yükseklik ve uzunluk değerlerini kumpas ile kontrol ederek yeni ürün seçimi yapılması önerilir. Eski veya aşınmış kamalarda yalnızca mevcut parçayı ölçmek yerine kama kanalının da kontrol edilmesi daha doğru sonuç verir.
DIN 6885 4x4x10 A Formu Kama için temel ölçü sıralaması:
4 mm genişlik × 4 mm yükseklik × 10 mm uzunluk
şeklindedir.
Sıkça Sorulan Sorular
DIN 6885 4x4x10 A Formu Kama ölçüsü nedir?
Ürün 4 mm genişlik, 4 mm yükseklik ve 10 mm uzunluğa sahiptir.
A Form Kama ne demektir?
A Form paralel kamalarda kamanın her iki ucu yuvarlatılmış yapıdadır.
4x4 mm kama hangi mil çapı aralığı için kullanılır?
DIN 6885 ölçü tablosunda 4x4 mm kama kesiti, 10–12 mm mil çapı aralığında tanımlanmıştır.
Mil kanal derinliği kaç mm'dir?
Mil tarafındaki kanal derinliği t1 = 2,5 mm değerindedir.
Göbek kanal derinliği kaç mm'dir?
Göbek tarafındaki kanal derinliği t2 = 1,8 mm değerindedir.
DIN 6885 4x4x10 A Formu Kama nerelerde kullanılır?
Kasnak, dişli, kaplin, motor, redüktör ve farklı mekanik güç aktarım bağlantılarında kullanılabilir.
