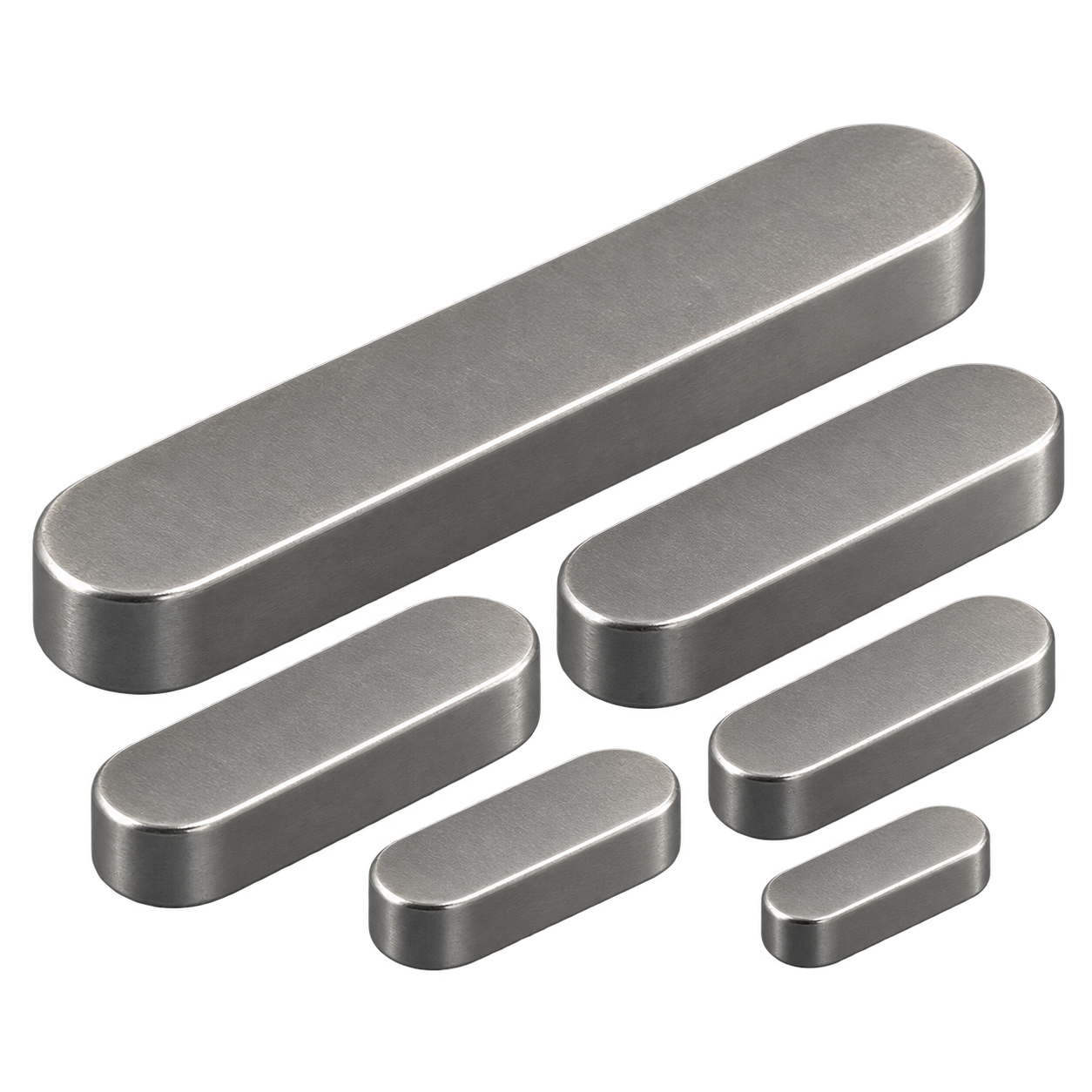

DIN 6885 4x4x12 A Formu Kama
DIN 6885 4x4x12 A Formu Kama, makine ve güç aktarım sistemlerinde mil ile göbek arasında mekanik bağlantı oluşturmak ve dönme hareketinin aktarılmasına yardımcı olmak amacıyla kullanılan paralel kama çeşididir. DIN 6885 A Form yapısına sahip olan ürünün her iki ucu yuvarlatılmıştır.
DIN 6885 4x4x12 A Formu Kama, 4 mm genişlik, 4 mm yükseklik ve 12 mm uzunluk ölçülerine sahiptir. 4x4 mm kama kesiti, 10–12 mm mil çapı aralığı için tanımlanmıştır. Kama kanalının nominal genişliği 4 mm, mil kanal derinliği t1 değeri 2,5 mm ve göbek kanal derinliği t2 değeri 1,8 mm’dir.
Kasnak, dişli, kaplin, motor ve redüktör gibi mekanik sistemlerde kullanılabilen DIN 6885 4x4x12 A Formu Kama, uygun kama kanalı ve mil ölçüsüyle birlikte kullanılmalıdır. A Form kamaların iki ucunun yuvarlatılmış olması, bu ürün grubunun karakteristik geometrik özelliğidir.
Doğru ürün seçiminde kama genişliği, yüksekliği ve uzunluğunun yanı sıra mil çapı ve kama kanalı ölçüleri de kontrol edilmelidir. DIN 6885 4x4x12 A Formu Kama, 4x4 mm kesit ve 12 mm uzunluk gerektiren uygulamalarda kullanılmak üzere tasarlanmıştır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | AHR KAMA |
| Standart | DIN 6885 |
| Form | A Form |
| Genişlik (b) | 4 mm |
| Yükseklik (h) | 4 mm |
| Uzunluk (L) | 12 mm |
| Kama Kesiti | 4 x 4 mm |
| Uç Yapısı | İki ucu yuvarlatılmış |
| Mil Çapı Aralığı | 10–12 mm |
| Kama Kanalı Nominal Genişliği | 4 mm |
| Mil Kanal Derinliği (t1) | 2,5 mm |
| Göbek Kanal Derinliği (t2) | 1,8 mm |
Teknik ölçüler DIN 6885 ölçü ve tolerans değerlerine uygun olarak belirtilmiştir.
Kullanım Alanları
DIN 6885 4x4x12 A Formu Kama;
- Elektrik motorlarında
- Redüktör sistemlerinde
- Kasnak bağlantılarında
- Dişli bağlantılarında
- Kaplin sistemlerinde
- Makine millerinde
- Endüstriyel güç aktarım uygulamalarında
kullanılabilir.
Seçerken Nelere Dikkat Edilmeli?
DIN 6885 4x4x12 A Formu Kama seçiminde ürünün 4 mm genişlik, 4 mm yükseklik ve 12 mm uzunluk ölçülerine sahip olduğu dikkate alınmalıdır. Mevcut mil ve kama kanalının bu ölçülerle uyumlu olması gerekir.
A Form ürünlerde her iki ucun yuvarlatılmış olduğu kontrol edilmelidir. Yalnızca mil çapına göre seçim yapılmamalı; kama kanalının genişliği, derinliği ve gerekli kama uzunluğu da birlikte değerlendirilmelidir.
Uzman Tavsiyesi
Mevcut kama değiştirilecekse eski parçanın genişlik, yükseklik ve uzunluk ölçüleri kumpas ile kontrol edilmelidir. Aşınmış parçalarda yalnızca mevcut kamanın ölçülmesi yeterli olmayabilir; kama kanalının da ayrıca ölçülmesi önerilir.
DIN 6885 4x4x12 A Formu Kama ölçüsü:
4 mm genişlik × 4 mm yükseklik × 12 mm uzunluk
Sıkça Sorulan Sorular
DIN 6885 4x4x12 A Formu Kama ölçüsü nedir?
Ürün 4 mm genişlik, 4 mm yükseklik ve 12 mm uzunluğa sahiptir.
A Form Kama ne anlama gelir?
A Form kamalarda ürünün her iki ucu yuvarlatılmış yapıdadır.
4x4 mm kama hangi mil çapı aralığı için uygundur?
4x4 mm kama kesiti 10–12 mm mil çapı aralığı için tanımlanmıştır.
Mil kanal derinliği kaç mm'dir?
Mil tarafındaki kanal derinliği t1 = 2,5 mm’dir.
Göbek kanal derinliği kaç mm'dir?
Göbek tarafındaki kanal derinliği t2 = 1,8 mm’dir.
DIN 6885 4x4x12 A Formu Kama nerelerde kullanılır?
Kasnak, dişli, kaplin, motor, redüktör ve diğer mekanik güç aktarım bağlantılarında kullanılabilir.
