DIN 6885 5x5x18 A Formu Kama
DIN 6885 5x5x18 A Formu Kama, makine ve güç aktarım sistemlerinde mil ile bağlı makine elemanı arasında mekanik bağlantı oluşturmak ve dönme hareketinin aktarılmasına yardımcı olmak amacıyla kullanılan paralel kama çeşididir.
DIN 6885 5x5x18 A Formu Kama, 5 mm genişlik, 5 mm yükseklik ve 18 mm uzunluk ölçülerine sahiptir. 5x5 mm kama kesiti, 12–17 mm mil çapı aralığı için tanımlanmıştır. Kama kanalının nominal genişliği 5 mm, mil kanal derinliği 3 mm ve göbek kanal derinliği 2,3 mm’dir.

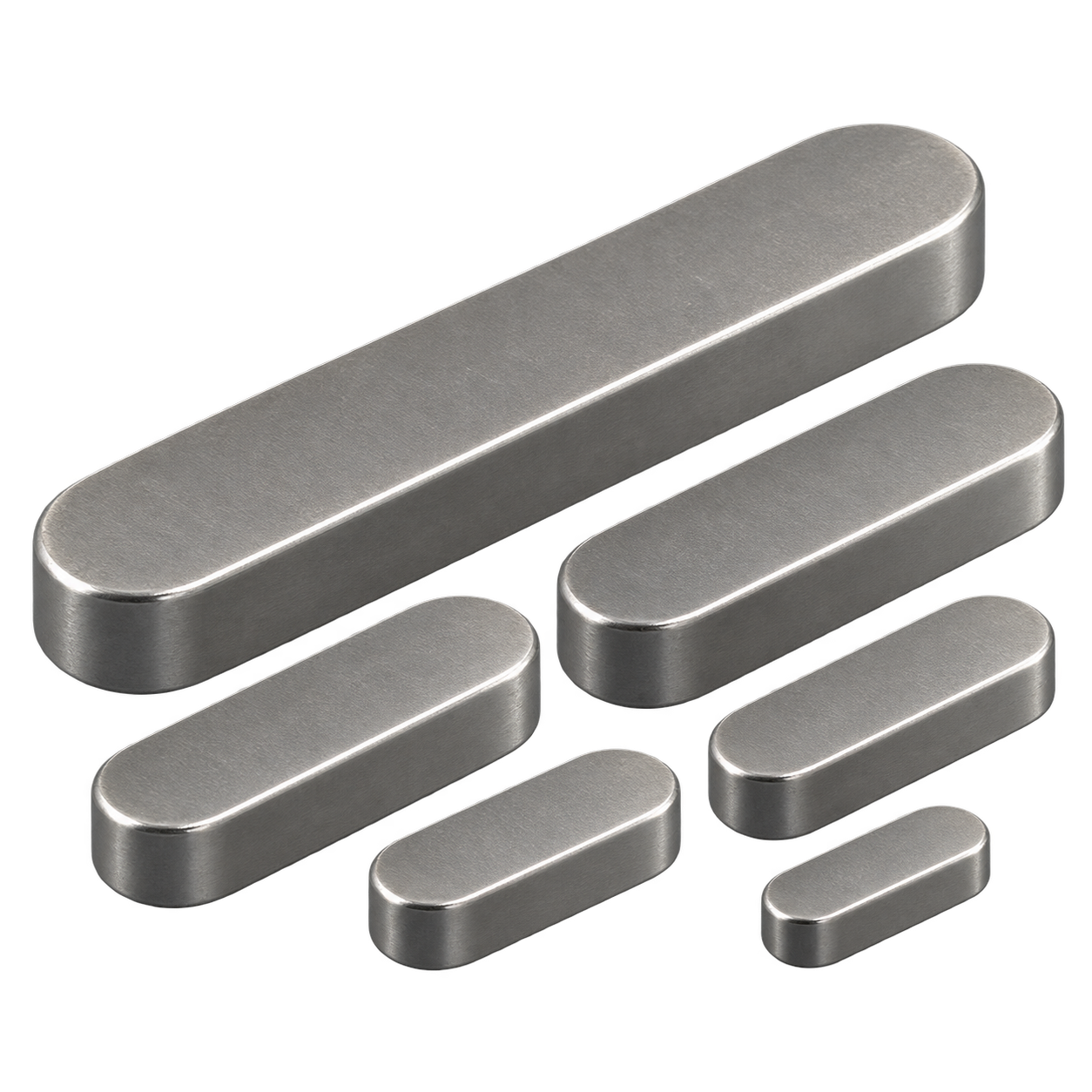

A Form kamaların karakteristik özelliği, her iki ucunun da yuvarlatılmış olmasıdır. Bu yapı, A Form kama kanalı kullanılan mil ve göbek bağlantılarında uygun çözüm sunar.
DIN 6885 5x5x18 A Formu Kama; motor, redüktör, kasnak, dişli, kaplin ve çeşitli makine mili bağlantılarında kullanılabilir. Doğru ürün seçiminde kama genişliği, yüksekliği, uzunluğu, mil çapı ve kama kanalı ölçülerinin birlikte kontrol edilmesi önemlidir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | AHR KAMA |
| Standart | DIN 6885 |
| Form | A Form |
| Genişlik (b) | 5 mm |
| Yükseklik (h) | 5 mm |
| Uzunluk (L) | 18 mm |
| Kama Kesiti | 5 x 5 mm |
| Uç Yapısı | İki ucu yuvarlatılmış |
| Mil Çapı Aralığı | 12–17 mm |
| Kama Kanalı Nominal Genişliği | 5 mm |
| Mil Kanal Derinliği (t1) | 3 mm |
| Göbek Kanal Derinliği (t2) | 2,3 mm |
Kullanım Alanları
DIN 6885 5x5x18 A Formu Kama; elektrik motorları, redüktörler, kasnak sistemleri, dişli bağlantıları, kaplinler, makine milleri ve endüstriyel güç aktarım sistemlerinde kullanılabilir.
Seçerken Nelere Dikkat Edilmeli?
Ürün seçiminde 5 mm genişlik, 5 mm yükseklik ve 18 mm uzunluk ölçülerinin kullanılacak bağlantıyla uyumlu olduğundan emin olunmalıdır.
A Form kama gerektiği ayrıca kontrol edilmelidir. Yalnızca mil çapına göre seçim yapılmamalı; kama kanalı genişliği, kanal derinliği ve gerekli kama uzunluğu birlikte değerlendirilmelidir.
Uzman Tavsiyesi
Mevcut kama değiştirilecekse eski ürünün genişlik, yükseklik ve uzunluk ölçülerinin kumpas ile kontrol edilmesi önerilir. Aşınmış veya deforme olmuş parçalarda kama kanalının da ayrıca ölçülmesi doğru ürün seçimini kolaylaştırır.
DIN 6885 5x5x18 A Formu Kama ölçüsü:
5 mm genişlik × 5 mm yükseklik × 18 mm uzunluk
Sıkça Sorulan Sorular
DIN 6885 5x5x18 A Formu Kama ölçüsü nedir?
Ürün 5 mm genişlik, 5 mm yükseklik ve 18 mm uzunluğa sahiptir.
A Form Kama ne anlama gelir?
A Form kamalarda ürünün her iki ucu da yuvarlatılmış yapıdadır.
5x5 mm kama hangi mil çapı aralığı için kullanılır?
5x5 mm kama kesiti 12–17 mm mil çapı aralığı için tanımlanmıştır.
Mil kanal derinliği kaç mm'dir?
Mil kanal derinliği t1 = 3 mm’dir.
Göbek kanal derinliği kaç mm'dir?
Göbek kanal derinliği t2 = 2,3 mm’dir.
DIN 6885 5x5x18 A Formu Kama nerelerde kullanılır?
Kasnak, dişli, kaplin, motor, redüktör ve diğer mekanik güç aktarım bağlantılarında kullanılabilir.
