FAG UCF209 Yataklı Rulman
FAG UCF209 Yataklı Rulman
FAG UCF209 Yataklı Rulman, 45 mm mil çapına uygun, dört bağlantı delikli kare flanşlı döküm gövdeli bir yatak ünitesidir. F209 gövde ve UC209 rulmandan oluşan FAG UCF209 Yataklı Rulman, endüstriyel makine ve güç aktarım uygulamalarında kullanıma uygundur.
- Rulmanın nemli, zorlu ve açık hava ortamlarında paslanmasını (korozyonu) önler.
- Kimyasal etkilere karşı temel seviyede ekstra bir koruma kalkanı oluşturur.

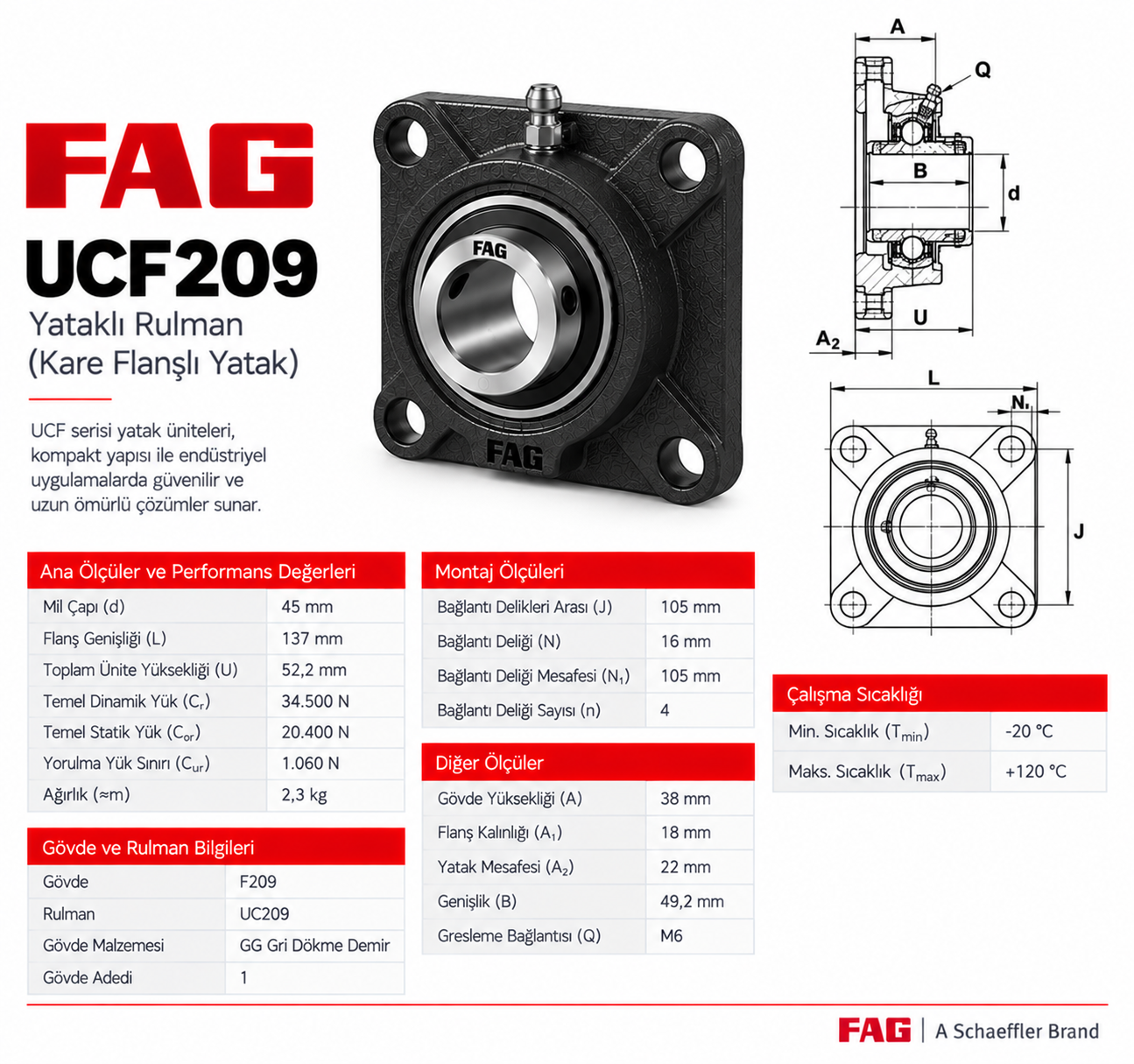

FAG UCF209 Teknik Çizimi
FAG UCF209 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | FAG |
| Model | UCF209 |
| Gövde Malzemesi | GG Gri Dökme Demir |
| Mil Çapı (d) | 45 mm |
| Flanş Genişliği (L) | 137 mm |
| Toplam Ünite Yüksekliği (U) | 52,2 mm |
| Temel Dinamik Radyal Yük (Cr) | 34.500 N |
| Temel Statik Radyal Yük (C0r) | 20.400 N |
| Radyal Yorulma Yük Sınırı (Cur) | 1.060 N |
| Ağırlık | Yaklaşık 2,3 kg |
| Bağlantı Delikleri Arası (J) | 105 mm |
| Bağlantı Deliği (N) | 16 mm |
| Bağlantı Deliği Mesafesi (N1) | 105 mm |
| Bağlantı Deliği Sayısı (n) | 4 |
| Gövde Yüksekliği (A) | 38 mm |
| Flanş Kalınlığı (A1) | 18 mm |
| Yatak Mesafesi (A2) | 22 mm |
| Genişlik (B) | 49,2 mm |
| Gresleme Bağlantısı (Q) | M6 |
| Gövde | F209 |
| Rulman | UC209 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +120 °C |
FAG UCF209 Yataklı Rulman Yapısı
FAG UCF209 Yataklı Rulman, F209 döküm gövde ile UC209 rulmanın bir araya getirildiği dört delikli flanşlı yatak ünitesidir. 45 mm mil çapına sahip FAG UCF209 Yataklı Rulman, M6 gresleme bağlantısı sayesinde bakım yapılabilecek yapıdadır.
FAG UCF209 Ölçü Kontrolü
FAG UCF209 Yataklı Rulman seçiminde 45 mm mil çapının yanında 137 mm flanş genişliği, 105 mm bağlantı delikleri arası mesafe ve 16 mm bağlantı deliği ölçüsü kontrol edilmelidir. FAG UCF209 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
