FAG UCFC214 Yataklı Rulman
FAG UCFC214 Yataklı Rulman
FAG UCFC214 Yataklı Rulman, 70 mm mil çapına uygun, dört bağlantı delikli flanşlı döküm gövdeli bir yatak ünitesidir. FC214 gövde ve UC214 rulmandan oluşan FAG UCFC214 Yataklı Rulman, endüstriyel makine ve güç aktarım uygulamalarında kullanılmak üzere tasarlanmıştır.
- Rulmanın nemli, zorlu ve açık hava ortamlarında paslanmasını (korozyonu) önler.
- Kimyasal etkilere karşı temel seviyede ekstra bir koruma kalkanı oluşturur.

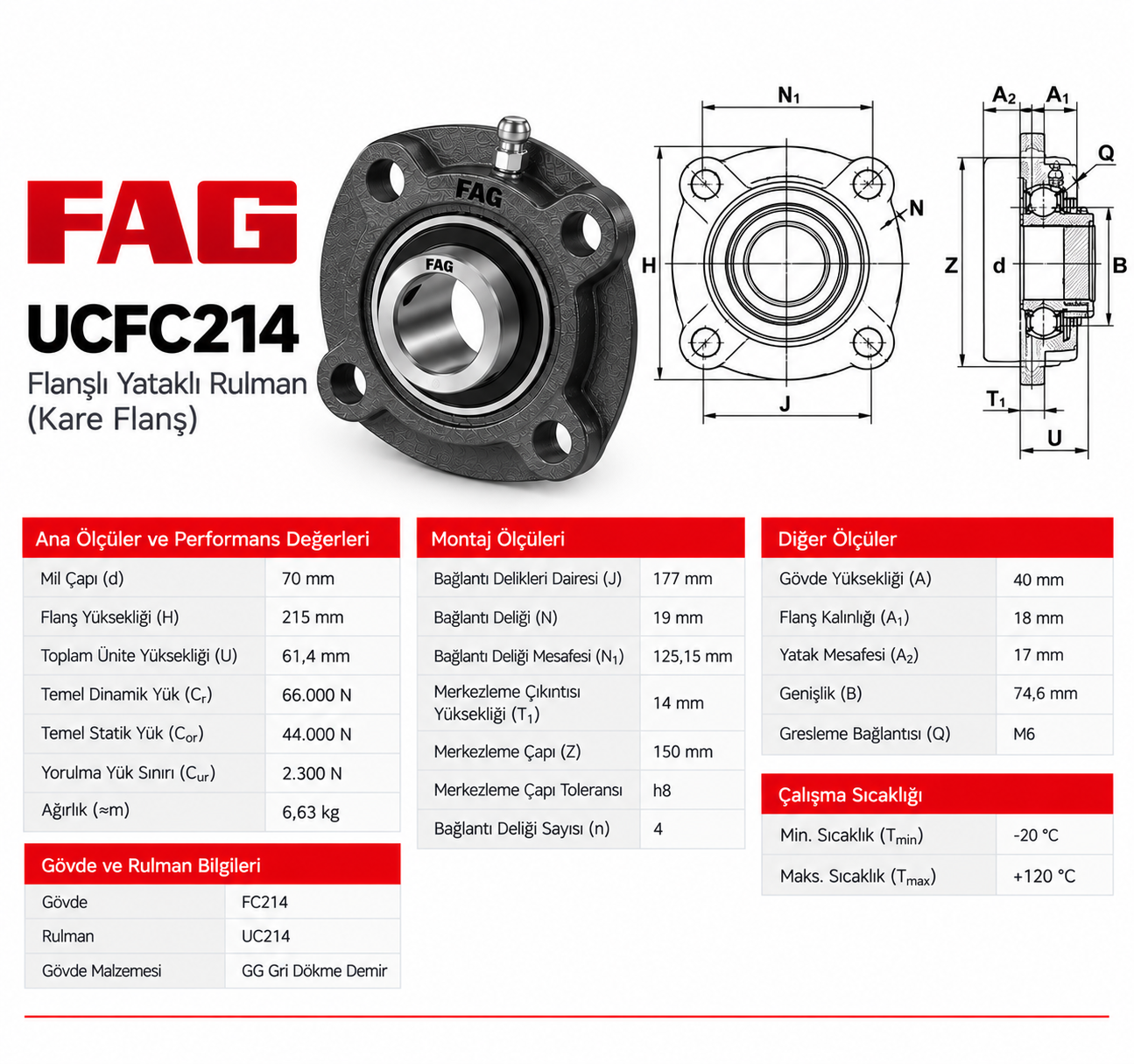

FAG UCFC214 Teknik Çizimi
FAG UCFC214 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | FAG |
| Model | UCFC214 |
| Gövde Malzemesi | GG Gri Dökme Demir |
| Mil Çapı (d) | 70 mm |
| Flanş Yüksekliği (H) | 215 mm |
| Toplam Ünite Yüksekliği (U) | 61,4 mm |
| Temel Dinamik Radyal Yük (Cr) | 66.000 N |
| Temel Statik Radyal Yük (C0r) | 44.000 N |
| Radyal Yorulma Yük Sınırı (Cur) | 2.300 N |
| Ağırlık | Yaklaşık 6,63 kg |
| Bağlantı Delikleri Dairesi (J) | 177 mm |
| Bağlantı Deliği (N) | 19 mm |
| Bağlantı Deliği Mesafesi (N1) | 125,15 mm |
| Merkezleme Çıkıntısı Yüksekliği (T1) | 14 mm |
| Merkezleme Çapı (Z) | 150 mm |
| Merkezleme Çapı Toleransı | h8 |
| Bağlantı Deliği Sayısı (n) | 4 |
| Gövde Yüksekliği (A) | 40 mm |
| Flanş Kalınlığı (A1) | 18 mm |
| Yatak Mesafesi (A2) | 17 mm |
| Genişlik (B) | 74,6 mm |
| Gresleme Bağlantısı (Q) | M6 |
| Gövde | FC214 |
| Rulman | UC214 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +120 °C |
FAG UCFC214 Yataklı Rulman Yapısı
FAG UCFC214 Yataklı Rulman, FC214 döküm gövde ile UC214 rulmanın bir araya getirildiği flanşlı yatak ünitesidir. 70 mm mil çapına sahip FAG UCFC214 Yataklı Rulman, dört bağlantı delikli yapıya ve M6 gresleme bağlantısına sahiptir.
FAG UCFC214 Ölçü Kontrolü
FAG UCFC214 Yataklı Rulman seçiminde 70 mm mil çapının yanı sıra 215 mm flanş yüksekliği, 177 mm bağlantı delikleri dairesi, 19 mm bağlantı deliği ve 150 mm merkezleme çapı kontrol edilmelidir. FAG UCFC214 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tabloyla karşılaştırılması önerilir.
