FAG UCP207 Yataklı Rulman
FAG UCP207 Yataklı Rulman
FAG UCP207 Yataklı Rulman, 35 mm mil çapına sahip, uzun tabanlı GG gri dökme demir gövdeli bir yatak ünitesidir. P207 gövde ve UC207 rulmandan oluşan yapı, iç bilezikte sabitleme vidaları ve RSR keçeler ile sunulur. FAG UCP207 Yataklı Rulman, makine ve güç aktarım uygulamalarında kullanılmak üzere tasarlanmıştır.
- Rulmanın nemli, zorlu ve açık hava ortamlarında paslanmasını (korozyonu) önler.
- Kimyasal etkilere karşı temel seviyede ekstra bir koruma kalkanı oluşturur.

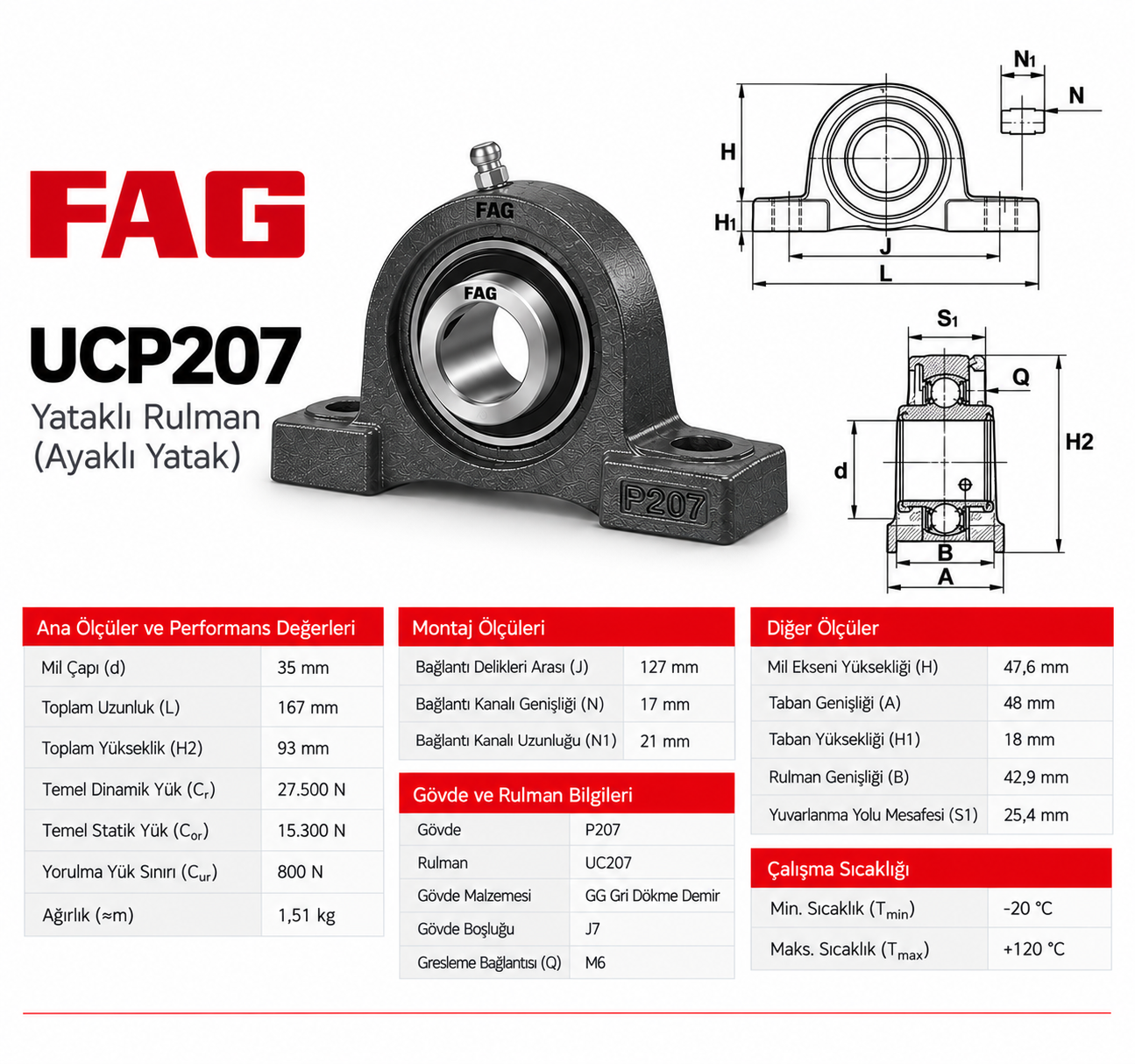

FAG UCP207 Teknik Çizimi
FAG UCP207 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | FAG |
| Model | UCP207 |
| Gövde Malzemesi | GG Gri Dökme Demir |
| Gövde Boşluğu | J7 |
| Mil Çapı (d) | 35 mm |
| Toplam Uzunluk (L) | 167 mm |
| Toplam Yükseklik (H2) | 93 mm |
| Temel Dinamik Radyal Yük (Cr) | 27.500 N |
| Temel Statik Radyal Yük (C0r) | 15.300 N |
| Radyal Yorulma Yük Sınırı (Cur) | 800 N |
| Ağırlık | Yaklaşık 1,51 kg |
| Bağlantı Delikleri Arası (J) | 127 mm |
| Bağlantı Kanalı Genişliği (N) | 17 mm |
| Bağlantı Kanalı Uzunluğu (N1) | 21 mm |
| Mil Ekseni Yüksekliği (H) | 47,6 mm |
| Taban Genişliği (A) | 48 mm |
| Taban Yüksekliği (H1) | 18 mm |
| Rulman Genişliği (B) | 42,9 mm |
| Yuvarlanma Yolu - Sabitleme Bileziği Mesafesi (S1) | 25,4 mm |
| Gresleme Bağlantısı (Q) | M6 |
| Gövde | P207 |
| Rulman | UC207 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +120 °C |
FAG UCP207 Yataklı Rulman Yapısı
FAG UCP207 Yataklı Rulman, P207 uzun tabanlı döküm gövde ile UC207 rulmanın bir araya getirildiği yatak ünitesidir. 35 mm mil çapına sahip FAG UCP207 Yataklı Rulman, M6 gresleme bağlantısı sayesinde düzenli bakım yapılabilecek yapıdadır.
FAG UCP207 Ölçü Kontrolü
FAG UCP207 Yataklı Rulman seçiminde 35 mm mil çapının yanında 167 mm toplam uzunluk, 127 mm bağlantı delikleri arası mesafe ve 47,6 mm mil ekseni yüksekliği kontrol edilmelidir. FAG UCP207 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
