FAG UCP211 Yataklı Rulman
FAG UCP211 Yataklı Rulman, 55 mm mil çapına sahip, uzun tabanlı GG gri dökme demir gövdeli bir yatak ünitesidir. P211 gövde ve UC211 rulmandan oluşan yapı, iç bilezikte sabitleme vidaları ve RSR keçeler ile sunulur. FAG UCP211 Yataklı Rulman, makine ve güç aktarım uygulamalarında kullanılmak üzere tasarlanmıştır.

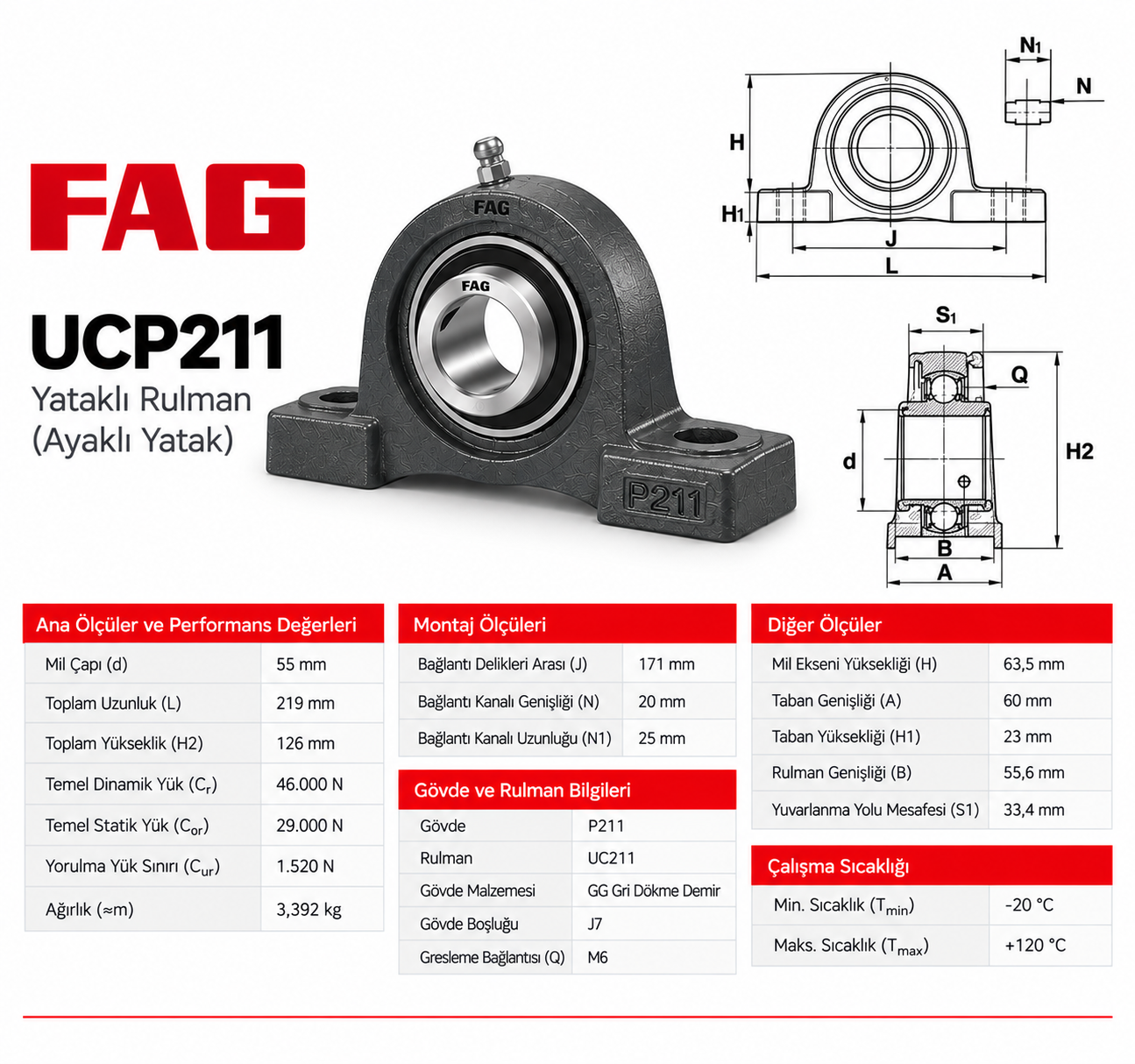

FAG UCP211 Teknik Çizimi
FAG UCP211 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | FAG |
| Model | UCP211 |
| Gövde Malzemesi | GG Gri Dökme Demir |
| Gövde Boşluğu | J7 |
| Mil Çapı (d) | 55 mm |
| Toplam Uzunluk (L) | 219 mm |
| Toplam Yükseklik (H2) | 126 mm |
| Temel Dinamik Radyal Yük (Cr) | 46.000 N |
| Temel Statik Radyal Yük (C0r) | 29.000 N |
| Radyal Yorulma Yük Sınırı (Cur) | 1.520 N |
| Ağırlık | Yaklaşık 3,392 kg |
| Bağlantı Delikleri Arası (J) | 171 mm |
| Bağlantı Kanalı Genişliği (N) | 20 mm |
| Bağlantı Kanalı Uzunluğu (N1) | 25 mm |
| Mil Ekseni Yüksekliği (H) | 63,5 mm |
| Taban Genişliği (A) | 60 mm |
| Taban Yüksekliği (H1) | 23 mm |
| Rulman Genişliği (B) | 55,6 mm |
| Yuvarlanma Yolu - Sabitleme Bileziği Mesafesi (S1) | 33,4 mm |
| Gresleme Bağlantısı (Q) | M6 |
| Gövde | P211 |
| Rulman | UC211 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +120 °C |
FAG UCP211 Yataklı Rulman Yapısı
FAG UCP211 Yataklı Rulman, P211 uzun tabanlı döküm gövde ile UC211 rulmanın bir araya getirildiği yatak ünitesidir. 55 mm mil çapına sahip FAG UCP211 Yataklı Rulman, M6 gresleme bağlantısı sayesinde düzenli bakım yapılabilecek yapıdadır.
FAG UCP211 Ölçü Kontrolü
FAG UCP211 Yataklı Rulman seçiminde 55 mm mil çapının yanında 219 mm toplam uzunluk, 171 mm bağlantı delikleri arası mesafe ve 63,5 mm mil ekseni yüksekliği kontrol edilmelidir. FAG UCP211 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
