FAG UCP213 Yataklı Rulman
FAG UCP213 Yataklı Rulman
FAG UCP213 Yataklı Rulman, 65 mm mil çapına sahip, uzun tabanlı döküm gövdeli bir rulman yatak ünitesidir. P213 gövde ve UC213 rulmandan oluşan ürün, iç bilezikte sabitleme vidaları ve RSR keçeli yapıya sahiptir. FAG UCP213 Yataklı Rulman GG gri dökme demir gövde yapısıyla sunulmaktadır.
- Rulmanın nemli, zorlu ve açık hava ortamlarında paslanmasını (korozyonu) önler.
- Kimyasal etkilere karşı temel seviyede ekstra bir koruma kalkanı oluşturur.

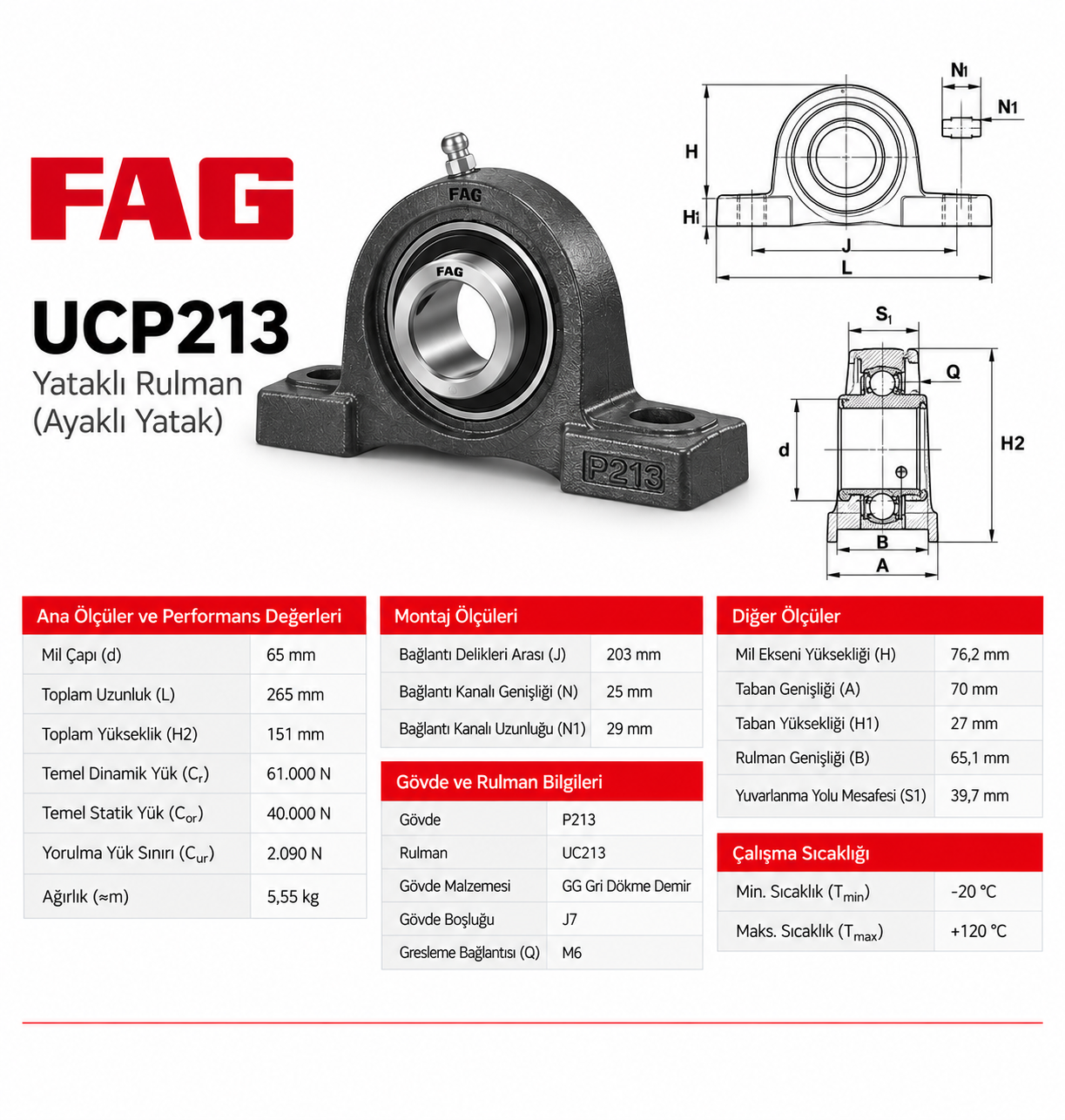

FAG UCP213 Teknik Çizimi
FAG UCP213 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | FAG |
| Model | UCP213 |
| Gövde Malzemesi | GG Gri Dökme Demir |
| Gövde Boşluğu | J7 |
| Mil Çapı (d) | 65 mm |
| Toplam Uzunluk (L) | 265 mm |
| Toplam Yükseklik (H2) | 151 mm |
| Temel Dinamik Radyal Yük (Cr) | 61.000 N |
| Temel Statik Radyal Yük (C0r) | 40.000 N |
| Radyal Yorulma Yük Sınırı (Cur) | 2.090 N |
| Ağırlık | Yaklaşık 5,55 kg |
| Bağlantı Delikleri Arası (J) | 203 mm |
| Bağlantı Kanalı Genişliği (N) | 25 mm |
| Bağlantı Kanalı Uzunluğu (N1) | 29 mm |
| Mil Ekseni Yüksekliği (H) | 76,2 mm |
| Taban Genişliği (A) | 70 mm |
| Taban Yüksekliği (H1) | 27 mm |
| Rulman Genişliği (B) | 65,1 mm |
| Yuvarlanma Yolu - Sabitleme Bileziği Mesafesi (S1) | 39,7 mm |
| Gresleme Bağlantısı (Q) | M6 |
| Gövde | P213 |
| Rulman | UC213 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +120 °C |
FAG UCP213 Yataklı Rulman Yapısı
FAG UCP213 Yataklı Rulman, P213 uzun tabanlı döküm gövde ile UC213 rulmanın bir araya getirildiği yatak ünitesidir. Üretici teknik verisinde iç bilezik üzerinde sabitleme vidaları ve RSR keçeler bulunduğu belirtilmektedir. 65 mm mil çapına sahip FAG UCP213 Yataklı Rulman, M6 gresleme bağlantısıyla bakım yapılabilecek şekilde tasarlanmıştır.
FAG UCP213 Ölçü Kontrolü
FAG UCP213 Yataklı Rulman seçiminde 65 mm mil çapının yanı sıra 265 mm toplam uzunluk, 203 mm bağlantı merkez mesafesi, 76,2 mm mil ekseni yüksekliği ve bağlantı kanalı ölçülerinin mevcut uygulamayla karşılaştırılması önemlidir. Doğru ürün seçimi için FAG UCP213 Yataklı Rulman üzerindeki model kodu ile teknik ölçülerin birlikte kontrol edilmesi önerilir.
