FAG UCPA205 Yataklı Rulman, 25 mm mil çapına sahip, kısa tabanlı GG gri dökme demir gövdeli bir yatak ünitesidir. PA205 gövde ve UC205 rulmandan oluşan yapı, iç bilezikte sabitleme vidaları ve RSR keçeler ile sunulur. FAG UCPA205 Yataklı Rulman, kompakt montaj alanına ihtiyaç duyulan makine ve güç aktarım uygulamalarında kullanılabilir.
- Rulmanın nemli, zorlu ve açık hava ortamlarında paslanmasını (korozyonu) önler.
- Kimyasal etkilere karşı temel seviyede ekstra bir koruma kalkanı oluşturur.

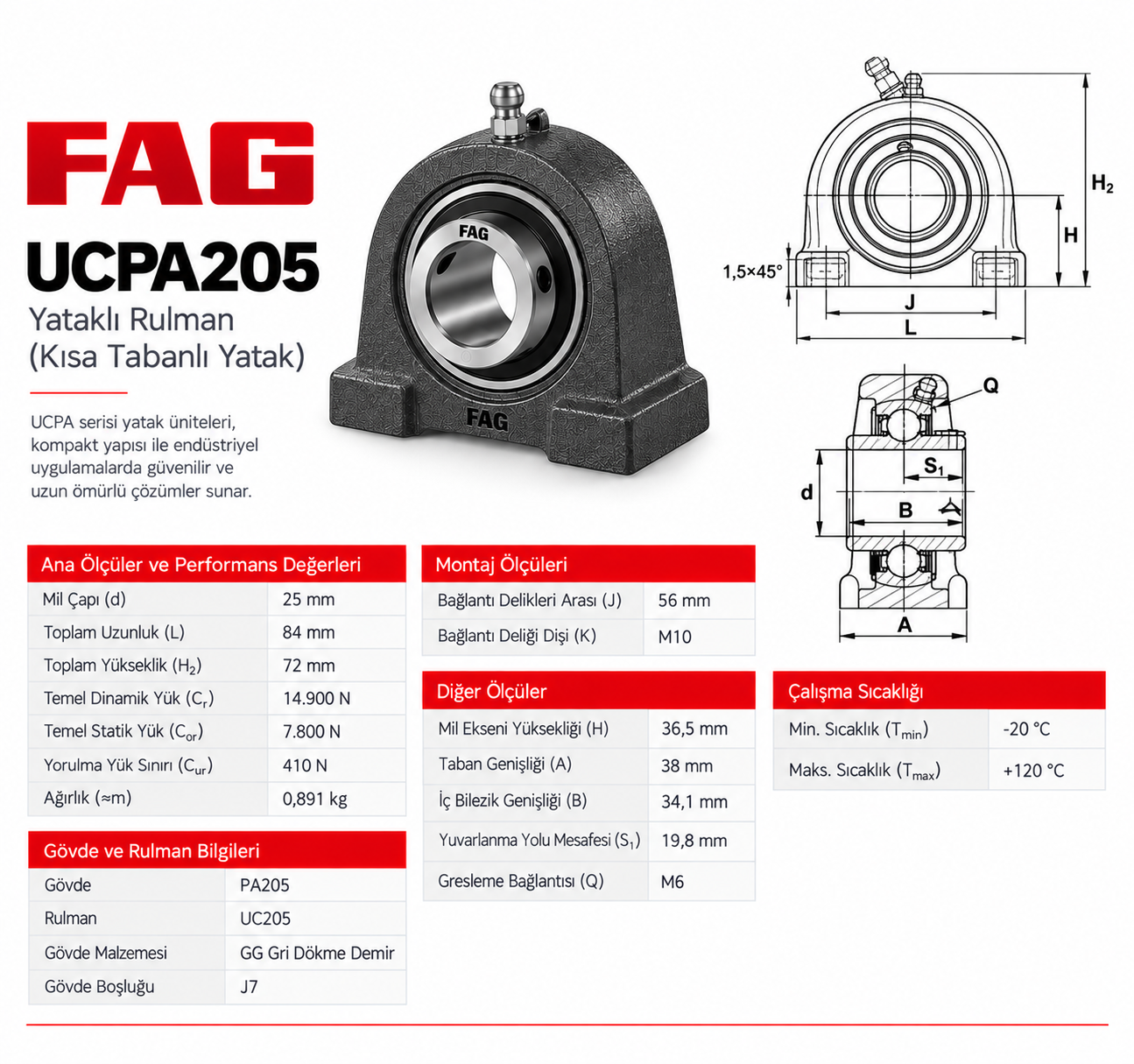

FAG UCPA205 Teknik Çizimi
FAG UCPA205 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | FAG |
| Model | UCPA205 |
| Gövde Malzemesi | GG Gri Dökme Demir |
| Gövde Boşluğu | J7 |
| Mil Çapı (d) | 25 mm |
| Toplam Uzunluk (L) | 84 mm |
| Toplam Yükseklik (H2) | 72 mm |
| Temel Dinamik Radyal Yük (Cr) | 14.900 N |
| Temel Statik Radyal Yük (C0r) | 7.800 N |
| Radyal Yorulma Yük Sınırı (Cur) | 410 N |
| Ağırlık | Yaklaşık 0,891 kg |
| Bağlantı Delikleri Arası (J) | 56 mm |
| Bağlantı Deliği Dişi (K) | M10 |
| Mil Ekseni Yüksekliği (H) | 36,5 mm |
| Taban Genişliği (A) | 38 mm |
| İç Bilezik Genişliği (B) | 34,1 mm |
| Yuvarlanma Yolu - Sabitleme Bileziği Mesafesi (S1) | 19,8 mm |
| Gresleme Bağlantısı (Q) | M6 |
| Gövde | PA205 |
| Rulman | UC205 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +120 °C |
FAG UCPA205 Yataklı Rulman Yapısı
FAG UCPA205 Yataklı Rulman, PA205 kısa tabanlı döküm gövde ile UC205 rulmanın bir araya getirildiği kompakt yatak ünitesidir. 25 mm mil çapına sahip FAG UCPA205 Yataklı Rulman, M10 dişli montaj bağlantısı ve M6 gresleme bağlantısına sahiptir.
FAG UCPA205 Ölçü Kontrolü
FAG UCPA205 Yataklı Rulman seçiminde 25 mm mil çapının yanında 84 mm toplam uzunluk, 56 mm bağlantı delikleri arası mesafe ve 36,5 mm mil ekseni yüksekliği kontrol edilmelidir. FAG UCPA205 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
