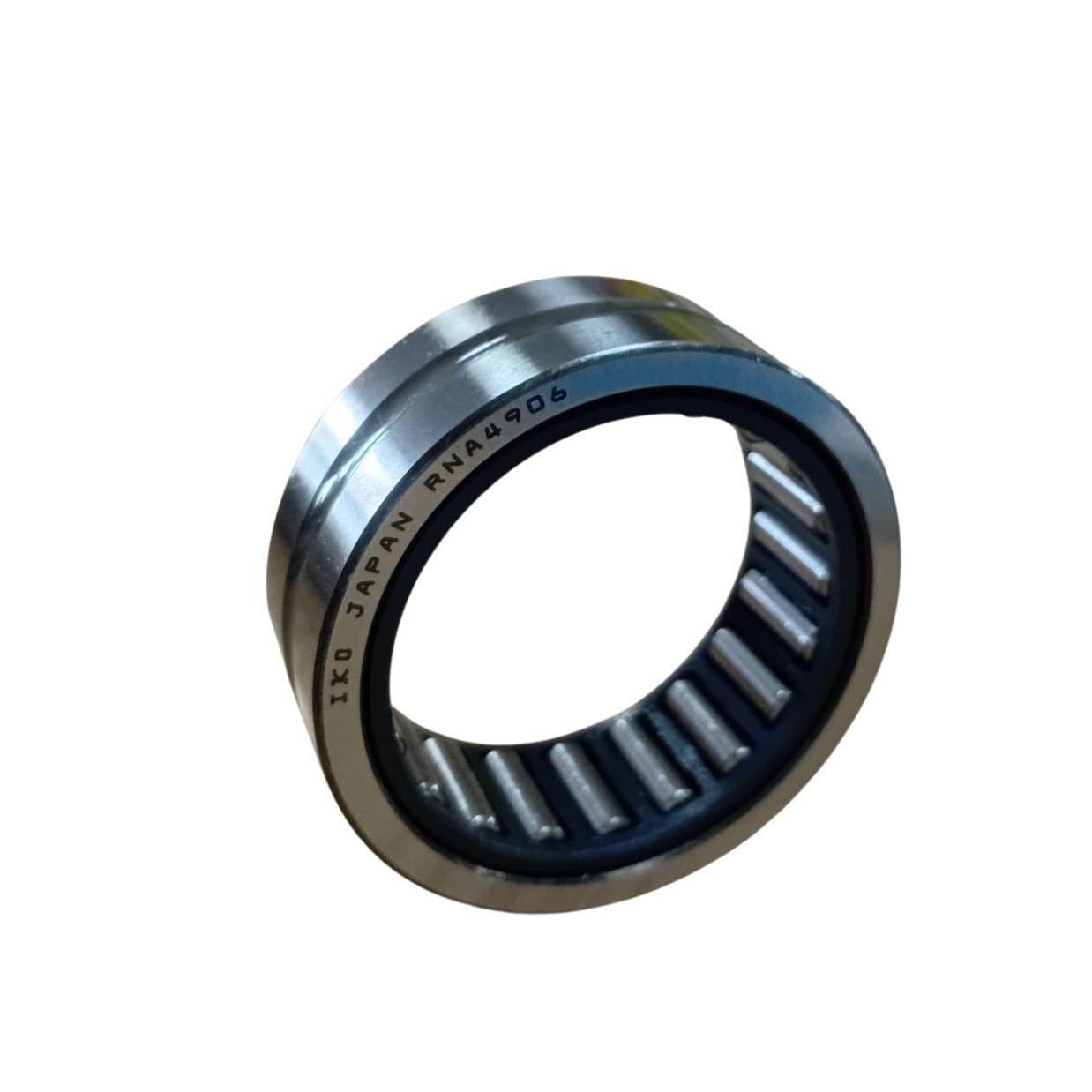

IKO RNA 4906 35x47x17 mm İğneli Rulman

IKO RNA 4906, 35x47x17 mm ölçülerinde, iç bileziksiz ve kafesli yapıya sahip profesyonel bir iğneli rulmandır. Kompakt ölçülerine rağmen yüksek radyal yük kapasitesi sunarak redüktör, şanzıman, pompa, makine ve endüstriyel aktarma sistemlerinde kullanılabilir.

Kompakt Yapıda Yüksek Radyal Yük Kapasitesi

IKO RNA 4906 35x47x17 mm İğneli Rulman; montaj alanının sınırlı, radyal yükün ise yüksek olduğu endüstriyel uygulamalar için geliştirilmiş iç bileziksiz, tek sıralı ve kafesli bir rulmandır.

İnce ve uzun iğne makaraları, yükün geniş bir temas yüzeyine dağıtılmasına yardımcı olur. Düşük radyal kesit yüksekliği sayesinde klasik rulmanların kaplayabileceği alandan daha kompakt yataklama çözümleri oluşturulabilir.

İşlenmiş ve yüksek rijitliğe sahip dış bileziği, rulmanın yüksek yük ve çalışma hassasiyeti gerektiren makine sistemlerinde kullanılmasını sağlar.

Teknik Özellikler

Teknik değerler uygun montaj, doğru yağlama ve ideal çalışma şartları için geçerlidir. Gerçek kullanım sınırları yük, sıcaklık, mil hassasiyeti ve yağlama koşullarına göre değişebilir.

35x47x17 mm Ölçüsü Ne Anlama Gelir?

35 mm Mil Çalışma Çapı

RNA 4906 iç bileziksiz olduğu için 35 mm değeri klasik anlamda bir iç bilezik deliği değildir. Bu değer, iğne makaralarının üzerinde çalışacağı nominal mil veya yuvarlanma yolu çapını ifade eder.

47 mm Dış Çap

47 mm, rulmanın makine gövdesindeki veya yatak yuvasındaki dış çap ölçüsüdür. Montaj öncesinde yuva çapı ve geçme toleransı kontrol edilmelidir.

17 mm Rulman Genişliği

17 mm, rulmanın eksen yönündeki toplam genişliğidir. Omuzlar, segmanlar ve yan parçalar bu ölçü dikkate alınarak tasarlanmalıdır.

İç Bileziksiz Rulman Yapısı

IKO RNA 4906 modelinde ayrı bir iç bilezik bulunmaz. İğne makaraları doğrudan uygun biçimde hazırlanmış mil yüzeyi üzerinde çalışır.

İç bileziğin kullanılmaması radyal alandan tasarruf sağlar. Aynı zamanda mil çapının iç bilezik kalınlığı kadar büyütülebilmesine ve uygun tasarım koşullarında mil rijitliğinin artırılmasına yardımcı olur.

Mil Yüzeyi Nasıl Olmalıdır?

Mil yüzeyi doğrudan rulman yolu olarak kullanılacağı için yeterli sertliğe, doğru çap toleransına, yuvarlaklığa ve uygun yüzey pürüzlülüğüne sahip olmalıdır.

Aşınmış, çizilmiş, yumuşak veya hassas işlenmemiş millerde rulman doğrudan kullanılmamalıdır. Mil yüzeyi rulman yolu olarak kullanıma uygun değilse uygun iç bilezik veya iç bilezikli NA 4906 modeli değerlendirilmelidir.

Yük ve Devir Performansı

Dinamik ve Statik Yük Değerleri

IKO RNA 4906 rulmanın temel dinamik yük değeri 25,2 kN, temel statik yük değeri ise 34,7 kN’dir. Bu değerler rulmanın kompakt ölçülerine rağmen yüksek radyal yüklerin bulunduğu sistemlerde kullanılabilmesini sağlar.

Dinamik yük değeri dönerek çalışan, statik yük değeri ise hareketsiz veya çok düşük hızda çalışan rulman uygulamalarının hesaplanmasında kullanılır. Rulman seçimi yalnızca bu iki değere bakılarak yapılmamalıdır.

İzin Verilen Dönüş Hızı

IKO kataloğunda RNA 4906 için izin verilen dönüş hızı 11.000 dev/dk olarak belirtilmiştir. Katalogdaki bu değer yağ ile yağlama koşulları içindir. Gres yağlamada katalog değeri en fazla yaklaşık yüzde 60 seviyesinde değerlendirilmelidir.

Sürekli çalışma devri belirlenirken radyal yük, yağlayıcı türü, çalışma sıcaklığı, mil hassasiyeti ve montaj koşulları birlikte değerlendirilmelidir.

Yağlama Özellikleri

Standart IKO RNA 4906 açık tip bir rulmandır. Dış bileziğinde yağlama kanalı ve yağ deliği bulunur. Bu yapı yağlayıcının rulman içerisindeki iğne makaralarına ulaştırılmasına yardımcı olur.

Ürün Gresli Olarak mı Sunulur?

Standart RNA 4906 modelinde kullanıma hazır gres bulunduğu varsayılmamalıdır. IKO kataloğuna göre uygun yağlama kullanıcı tarafından sağlanmalıdır.

Yetersiz yağlama sürtünmenin ve çalışma sıcaklığının artmasına, iğne makaraları ile yuvarlanma yüzeylerinin aşınmasına ve rulman ömrünün kısalmasına neden olabilir.

Yağ veya gres seçimi yapılırken çalışma devri, yük, sıcaklık, ortam koşulları ve bakım aralığı dikkate alınmalıdır.

Kullanım Alanları

IKO RNA 4906 iğneli rulman aşağıdaki sistemlerde kullanılabilir:

• Endüstriyel redüktörler

• Dişli kutuları ve şanzımanlar

• Makine milleri

• Endüstriyel pompalar

• Kompresör sistemleri

• Takım tezgâhları

• Baskı ve paketleme makineleri

• Tekstil makineleri

• Tarım makineleri

• İş makinelerinin hareketli mekanizmaları

• Konveyör ve taşıma sistemleri

• Otomasyon makineleri

• Endüstriyel aktarma organları

• Kompakt yataklama sistemleri

Belirli bir makineye uygunluk yalnızca ölçüye göre belirlenmemelidir. Radyal yük, çalışma devri, mil sertliği, yuva toleransı, sıcaklık ve yağlama koşulları birlikte değerlendirilmelidir.

IKO Markası Hakkında

IKO, Japonya merkezli Nippon Thompson Co., Ltd. tarafından kullanılan rulman ve hareket teknolojileri markasıdır. Marka; iğneli rulmanlar, doğrusal hareket sistemleri, hassas konumlandırma tablaları ve endüstriyel hareket bileşenleri konusunda uzmanlaşmıştır.

IKO adı Innovation, Know-how ve Originality kelimelerinden oluşur. IKO iğneli rulmanlar düşük kesit yüksekliği, yüksek yük kapasitesi ve hassas hareket gerektiren endüstriyel sistemlerde kullanılır.

IKO Japon markasıdır. Ancak ürünün kesin üretim ülkesi farklı üretim tesislerine göre değişebileceğinden menşe bilgisi ürün ambalajı üzerinden kontrol edilmelidir.

Montaj ve Bakım Bilgileri

Montaj Öncesinde

• RNA 4906 model kodunu kontrol edin.

• 35x47x17 mm ölçüsünü doğrulayın.

• Ürünün iç bileziksiz olduğunu dikkate alın.

• Mil yüzeyinin rulman yolu olarak kullanıma uygunluğunu kontrol edin.

• Yatak yuvasındaki kir, çapak ve metal parçacıklarını temizleyin.

• Mil ve yuva toleranslarını uygulama koşullarına göre belirleyin.

Montaj Sırasında

• Rulmana doğrudan çekiçle vurmayın.

• Montaj kuvvetini iğne makaralarına veya kafese uygulamayın.

• Kuvveti dış bilezik üzerinden dengeli biçimde aktaracak aparat kullanın.

• Yağlama deliğinin yük taşımayan bölgeye denk gelmesine dikkat edin.

• Rulmanın yuvaya eğik girmesini önleyin.

• Montaj sonrasında milin serbestçe döndüğünü kontrol edin.

Kullanım ve Bakım Sırasında

• Uygulamaya uygun yağ veya gres kullanın.

• Yağlama aralığını çalışma şartlarına göre belirleyin.

• Aşırı ses, sıcaklık ve titreşim oluşup oluşmadığını kontrol edin.

• Kir ve nemin rulman içerisine girmesini önleyin.

• Söküm sırasında hasar gören rulmanı yeniden kullanmayın.

SanayiMarketim Uzman Tavsiyesi

IKO RNA 4906 modelini; 35 mm mil çalışma çapı, 47 mm dış çap ve 17 mm genişlik ölçüsünde, yüksek radyal yük taşıyabilecek iç bileziksiz bir iğneli rulman arayan kullanıcılar için öneriyoruz.

Değişim sırasında yalnızca ölçüleri karşılaştırmak yeterli değildir. Eski rulmanın üzerindeki model kodu, marka ve varsa ek harfler mutlaka kontrol edilmelidir.

RNA 4906 ile NA 4906 Arasındaki Fark

RNA 4906 iç bileziksizdir ve iğne makaraları doğrudan mil yüzeyi üzerinde çalışır. NA 4906 ise ayrı bir iç bilezikle birlikte kullanılan versiyondur.

Mil yüzeyi sertleştirilmiş ve hassas taşlanmış değilse RNA 4906 doğrudan kullanılmamalıdır. Böyle bir durumda iç bilezikli NA 4906 veya uygun ayrı iç bilezik seçeneği değerlendirilmelidir.

Açık ve Keçeli Model Ayrımı

Standart RNA 4906 açık tiptir. IKO RNA 4906 UU ise her iki tarafında sızdırmazlık elemanı bulunan farklı bir varyanttır. Tozlu veya kirli ortamda çalışılacaksa uygulama şartlarına göre keçeli model değerlendirilebilir.

İğneli Rulman Seçerken Nelere Dikkat Edilmeli?

Rulman Ölçüsü

Mil çalışma çapı, dış çap ve rulman genişliği birlikte kontrol edilmelidir. Bu ürünün ölçüsü 35x47x17 mm’dir.

İç Bilezik Yapısı

RNA 4906 iç bileziksizdir. İğnelerin çalışacağı mil yüzeyi rulman yolu olarak kullanıma uygun olmalıdır.

Yük Yönü

Ürün temel olarak radyal yükleri taşımak üzere tasarlanmıştır. Önemli eksenel yüklerin bulunduğu uygulamalarda ayrı bir eksenel yataklama elemanı kullanılmalıdır.

Çalışma Devri

Makinenin sürekli çalışma devri, yükü, yağlama yöntemi ve oluşan sıcaklık birlikte değerlendirilmelidir.

Çalışma Ortamı

Standart model açık tiptir. Kirli, nemli veya yoğun toz bulunan ortamlarda uygun sızdırmazlık ve düzenli bakım sağlanmalıdır.

Sıkça Sorulan Sorular

IKO RNA 4906 rulmanın ölçüsü nedir?

Rulmanın nominal mil çalışma çapı 35 mm, dış çapı 47 mm ve genişliği 17 mm’dir.

IKO RNA 4906 iç bilezikli midir?

Hayır. RNA 4906 iç bileziksiz bir iğneli rulmandır.

35 mm değeri gerçek iç çap mıdır?

35 mm, iğne makaralarının üzerinde çalışacağı nominal mil veya yuvarlanma yolu çapıdır. Üründe ayrı bir iç bilezik bulunmaz.

Dinamik yük kapasitesi nedir?

IKO katalog verisine göre temel dinamik yük değeri 25,2 kN’dir.

Statik yük kapasitesi nedir?

Temel statik yük değeri 34,7 kN’dir.

İzin verilen dönüş hızı nedir?

IKO kataloğunda yağ ile yağlama için 11.000 dev/dk değer verilmiştir. Gres yağlamada bu değerin en fazla yaklaşık yüzde 60’ı dikkate alınmalıdır.

Yağlama deliği bulunuyor mu?

Evet. Standart RNA 4906 dış bileziğinde yağlama kanalı ve yağ deliği bulunur.

Ürün greslenmiş olarak mı gelir?

Standart açık tip RNA 4906 için kullanıma hazır gres bulunduğu varsayılmamalıdır.Ürün üzerinde sıvı koruma yağı vardır. Montaj sırasında uygun yağlama sağlanmalıdır.

RNA 4906 ile NA 4906 aynı mıdır?

Hayır. RNA 4906 iç bileziksiz, NA 4906 ise iç bilezikli yapıdadır.

RNA 4906 ile RNA 4906 UU arasındaki fark nedir?

RNA 4906 açık tiptir. RNA 4906 UU ise iki tarafı sızdırmazlık elemanlı varyanttır.

Bu rulman eksenel yük taşır mı?

Ürün temel olarak radyal yükler için tasarlanmıştır. Belirgin eksenel yükler ayrı bir yataklama elemanıyla karşılanmalıdır.

IKO hangi ülkenin markasıdır?

IKO, Japonya merkezli Nippon Thompson Co., Ltd.’nin rulman ve hareket teknolojileri markasıdır.

Hangi makinelerde kullanılabilir?

Redüktör, şanzıman, pompa, kompresör, takım tezgâhı, tekstil makinesi, konveyör ve endüstriyel aktarma sistemlerinde kullanılabilir.
