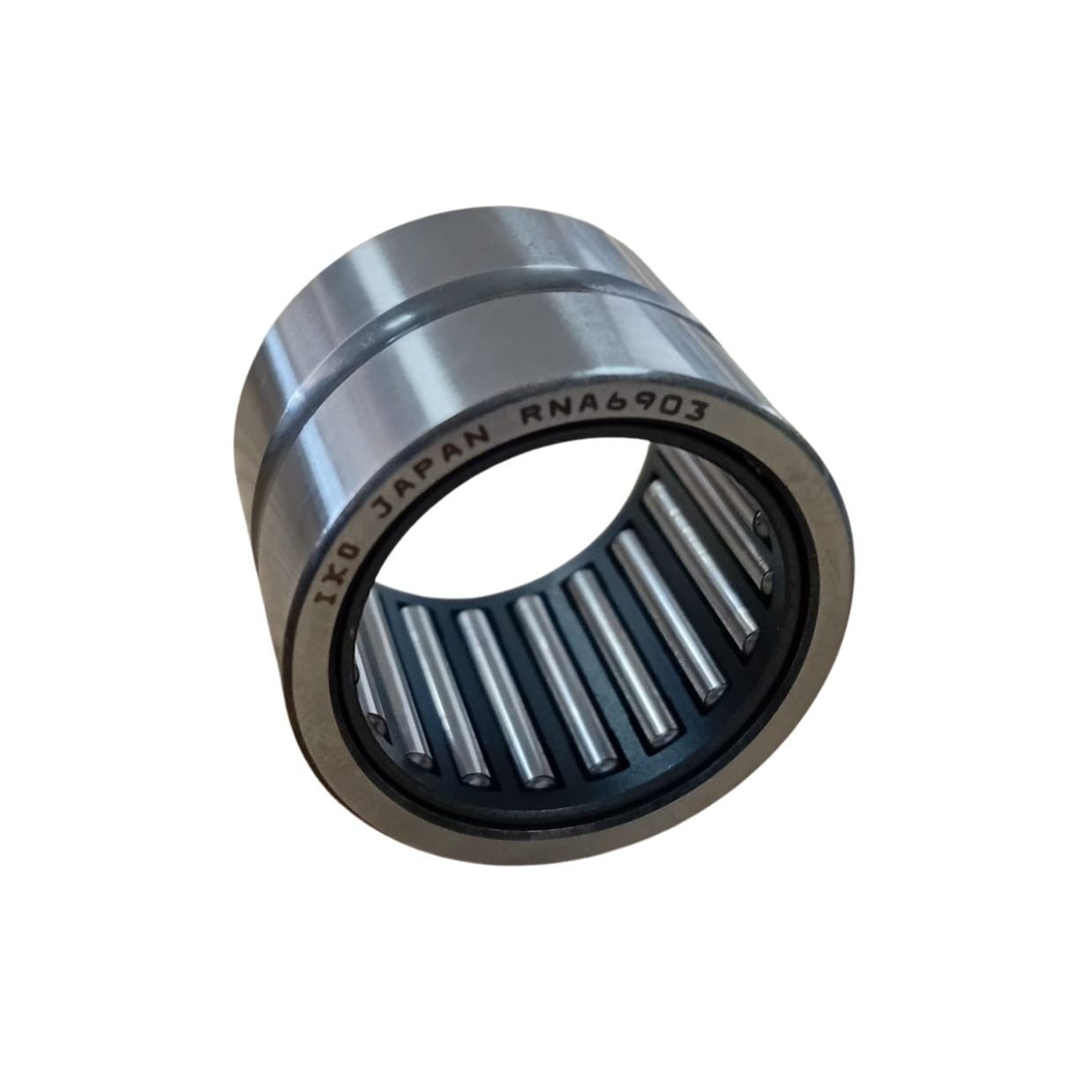

IKO RNA 6903 22x30x23 mm İğneli Rulman

IKO RNA 6903 22x30x23 mm İğneli Rulman

IKO RNA 6903, 22x30x23 mm ölçülerinde, iç bileziksiz ve kafesli yapıya sahip profesyonel bir iğneli rulmandır. Düşük kesit yüksekliği ve yüksek radyal yük taşıma kapasitesi sayesinde redüktör, şanzıman, makine, pompa ve endüstriyel aktarma sistemlerinde kullanıma uygundur.

IKO RNA 6903 22x30x23 mm İğneli Rulman

IKO RNA 6903 22x30x23 mm İğneli Rulman; sınırlı montaj alanında yüksek radyal yük taşıma kapasitesi gerektiren makine ve aktarma sistemleri için geliştirilmiş, iç bileziksiz ve kafesli bir iğneli rulmandır.

İnce ve uzun iğne makaraları, yükün geniş bir temas alanına dağıtılmasına yardımcı olur. Düşük radyal kesit yüksekliği sayesinde klasik bilyalı rulmanlara göre daha kompakt makine tasarımlarında kullanılabilir.

RNA 6903 modeli iç bilezik içermez. Rulmanın iğneleri doğrudan uygun şekilde hazırlanmış mil yüzeyi üzerinde çalışır. Bu yapı montaj alanından tasarruf sağlar ancak mil yüzeyinin rulman çalışma yolu olarak kullanılabilecek sertlikte, hassasiyette ve yüzey kalitesinde hazırlanmasını gerektirir.

Teknik Özellikler

22x30x23 mm Ölçüsü Ne Anlama Gelir?

IKO RNA 6903 rulmanın ölçüleri 22x30x23 mm şeklinde belirtilir:

Önemli: RNA 6903 iç bileziksiz bir rulmandır. Bu nedenle 22 mm değeri klasik bir iç bilezik deliği değil, iğne takımının çalışacağı nominal mil yüzeyi çapıdır.

İç Bileziksiz Kompakt Tasarım
IKO RNA 6903 22x30x23 mm İğneli Rulman

İç bileziğin bulunmaması, rulmanın radyal kesitinin düşük tutulmasına ve daha büyük çaplı bir mil kullanılmasına yardımcı olur. Böylece hem kompakt montaj yapılabilir hem de uygun tasarım koşullarında mil rijitliği korunabilir.

Mil yüzeyi doğrudan rulman yolu olarak kullanılacağı için aşınmış, çizilmiş, yumuşak veya hassas işlenmemiş millere doğrudan montaj yapılmamalıdır. Mil yüzeyi rulman çalışma yolu olarak kullanılamıyorsa uygun ölçüde ayrı bir iç bilezik tercih edilmelidir.

Yüksek Radyal Yük Kapasitesi

İğneli rulmanlarda kullanılan ince ve uzun makaralar, küçük bir gövde içerisinde geniş temas yüzeyi oluşturur. Bu özellik IKO RNA 6903 rulmanın özellikle yüksek radyal yüklerin bulunduğu, ancak montaj alanının sınırlı olduğu uygulamalarda kullanılmasını sağlar.

Bu rulman temel olarak radyal yük taşımak için tasarlanmıştır. Belirgin eksenel yük bulunan sistemlerde eksenel kuvveti karşılayacak ayrı bir rulman veya uygun yataklama çözümü kullanılmalıdır.

Kafesli İğne Yapısı

Kafes sistemi, iğne makaralarının çalışma sırasında düzenli aralıklarla hareket etmesine ve birbirleriyle doğrudan temas etmemesine yardımcı olur. Bu yapı sürtünmenin kontrol altında tutulmasını, iğnelerin düzgün yönlendirilmesini ve yüksek devirli uygulamalarda dengeli çalışmayı destekler.

Doğru performans için rulmana uygulama koşullarına uygun yağ veya gres ile yeterli yağlama sağlanmalıdır. Yağsız çalışma, yuvarlanma yüzeylerinde aşınmaya ve rulman ömrünün kısalmasına neden olabilir.

Kullanım Alanları

IKO RNA 6903 iğneli rulman aşağıdaki sistemlerde kullanılabilir:

• Endüstriyel redüktörler
• Dişli kutuları ve mekanik şanzımanlar
• Makine milleri ve aktarma organları
• Endüstriyel pompalar
• Kompresör sistemleri
• Takım tezgâhları
• Baskı ve paketleme makineleri
• Tarım ve iş makinelerinin hareketli mekanizmaları
• Konveyör ve taşıma sistemleri
• Otomasyon makineleri
• Kompakt mekanik düzenekler
• Yüksek radyal kuvvet bulunan yataklama noktaları

Rulmanın belirli bir makineye uygunluğu yalnızca ölçüye göre belirlenmemelidir. Yük, devir, çalışma sıcaklığı, mil sertliği, yatak toleransı ve yağlama koşulları birlikte değerlendirilmelidir.

IKO Markası Hakkında

IKO, Japonya merkezli Nippon Thompson Co., Ltd. tarafından kullanılan rulman ve hareket teknolojileri markasıdır. Marka; iğneli rulmanlar, doğrusal hareket sistemleri, hassas konumlandırma tablaları ve endüstriyel hareket bileşenleri konusunda uzmanlaşmıştır.

IKO adı Innovation, Know-how ve Originality kelimelerinden oluşur. Marka özellikle düşük kesit yüksekliği, hassas çalışma ve yüksek yük kapasitesi gerektiren endüstriyel uygulamalara yönelik ürünleriyle tanınır.

IKO RNA 6903, Japon rulman teknolojisini kompakt ölçülerle birleştiren profesyonel bir iğneli rulman seçeneğidir.

Montajda Dikkat Edilmesi Gerekenler

• Sipariş öncesinde 22x30x23 mm ölçüsünü kontrol edin.
• Ürünün iç bileziksiz olduğunu dikkate alın.
• Mil yüzeyinin rulman yolu olarak kullanıma uygunluğunu doğrulayın.
• Mil ve yuva toleranslarını uygulamanın çalışma şartlarına göre belirleyin.
• Montaj sırasında doğrudan iğnelere veya kafese darbe uygulamayın.
• Kuvveti montaj yapılan bilezik üzerinden dengeli biçimde uygulayın.
• Rulmanın içine kir, çapak, metal parçacığı veya nem girmesini önleyin.
• Uygun yağ veya gres ile yeterli yağlama sağlayın.
• Eksenel yük bulunan sistemlerde ayrı bir eksenel yataklama çözümü kullanın.
• Sökülen ve hasar gören rulmanı yeniden kullanmayın.

SanayiMarketim Uzman Tavsiyesi

IKO RNA 6903 modelini, 22 mm mil yüzeyi üzerinde çalışan, 30 mm dış çap ve 23 mm genişlik ölçülerine sahip iç bileziksiz bir iğneli rulman arayan kullanıcılar için öneriyoruz.

Değişim yapılacaksa eski rulmanın yalnızca dış ölçülerini değil, üzerindeki model kodunu da kontrol edin. RNA 6903 ile NA 6903 aynı temel ölçü ailesinde bulunsa da aynı yapıda değildir. RNA 6903 iç bileziksizdir; NA 6903 ise iç bilezikli versiyondur.

Mil yüzeyi sertleştirilmiş ve hassas taşlanmış değilse RNA serisi doğrudan kullanılmamalıdır. Bu durumda iç bilezikli NA 6903 veya uygun ayrı iç bilezik seçeneği değerlendirilmelidir.

İğneli Rulman Seçerken Nelere Dikkat Edilmeli?

Rulman Ölçüsü

Mil çalışma çapı, dış çap ve rulman genişliği eksiksiz kontrol edilmelidir. Bu ürünün ölçüsü 22x30x23 mm’dir.

İç Bilezik Yapısı

RNA kodlu bu model iç bileziksizdir. İğneler doğrudan mil yüzeyi üzerinde çalışır. Mil uygun değilse iç bilezikli bir alternatif seçilmelidir.

Yük Yönü

IKO RNA 6903 ağırlıklı olarak radyal yükler için kullanılır. Eksenel yükleri taşımak için tek başına uygun değildir.

Çalışma Devri

Uygun rulman seçilirken makinenin çalışma devri, yağlama yöntemi ve oluşan sıcaklık birlikte değerlendirilmelidir.

Mil ve Yuva Hassasiyeti

İç bileziksiz rulmanlarda mil yüzeyinin sertliği, pürüzlülüğü, çap toleransı ve yuvarlaklığı rulman performansını doğrudan etkiler.

Sıkça Sorulan Sorular

IKO RNA 6903 rulmanın ölçüsü nedir?

Rulmanın nominal ölçüsü 22x30x23 mm’dir. Mil çalışma yolu çapı 22 mm, dış çapı 30 mm ve genişliği 23 mm’dir.

IKO RNA 6903 iç bilezikli midir?

Hayır. RNA 6903 iç bileziksiz bir iğneli rulmandır. İğneler uygun şekilde hazırlanmış mil yüzeyi üzerinde çalışır.

22 mm değeri rulmanın iç çapı mıdır?

22 mm, iğne takımının çalışacağı nominal mil veya yuvarlanma yolu çapıdır. Üründe klasik anlamda ayrı bir iç bilezik bulunmaz.

RNA 6903 ile NA 6903 aynı mıdır?

Hayır. RNA 6903 iç bileziksiz, NA 6903 ise iç bilezikli yapıdadır. Montaj ölçüsü ve kullanılacak mil yapısı kontrol edilmeden birbirinin yerine kullanılmamalıdır.

Bu rulman hangi yükleri taşır?

IKO RNA 6903 temel olarak radyal yük taşımak için tasarlanmıştır. Önemli eksenel yüklerin bulunduğu uygulamalarda ayrı bir eksenel rulman kullanılmalıdır.

Ürün kapalı veya keçeli midir?

Standart RNA 6903 açık tiptir. Keçeli varyantlar farklı ek kodlarla belirtilir. Sipariş sırasında ürün kodunun tamamı kontrol edilmelidir.

Rulmanın içinde gres bulunur mu?

Standart açık tip rulmanda uygulamaya hazır gres bulunduğu varsayılmamalıdır. Montaj sırasında çalışma koşullarına uygun yağlama yapılmalıdır.

Mil doğrudan rulmanın içinde çalışabilir mi?

Evet; ancak mil yüzeyinin rulman yolu olarak kullanılabilecek sertlikte, hassasiyette ve yüzey kalitesinde olması gerekir.

IKO hangi ülkenin markasıdır?

IKO, Japonya merkezli Nippon Thompson Co., Ltd.’nin rulman ve hareket teknolojileri markasıdır.

Nerelerde kullanılır?

Redüktör, dişli kutusu, makine mili, pompa, kompresör, takım tezgâhı, konveyör, paketleme makinesi ve çeşitli endüstriyel aktarma sistemlerinde kullanılabilir.

Ürün satın alınırken yalnızca ölçü yeterli midir?

Hayır. Ölçünün yanında model kodu, iç bilezik yapısı, yük, devir, yağlama, mil sertliği ve yuva toleransı da kontrol edilmelidir.
