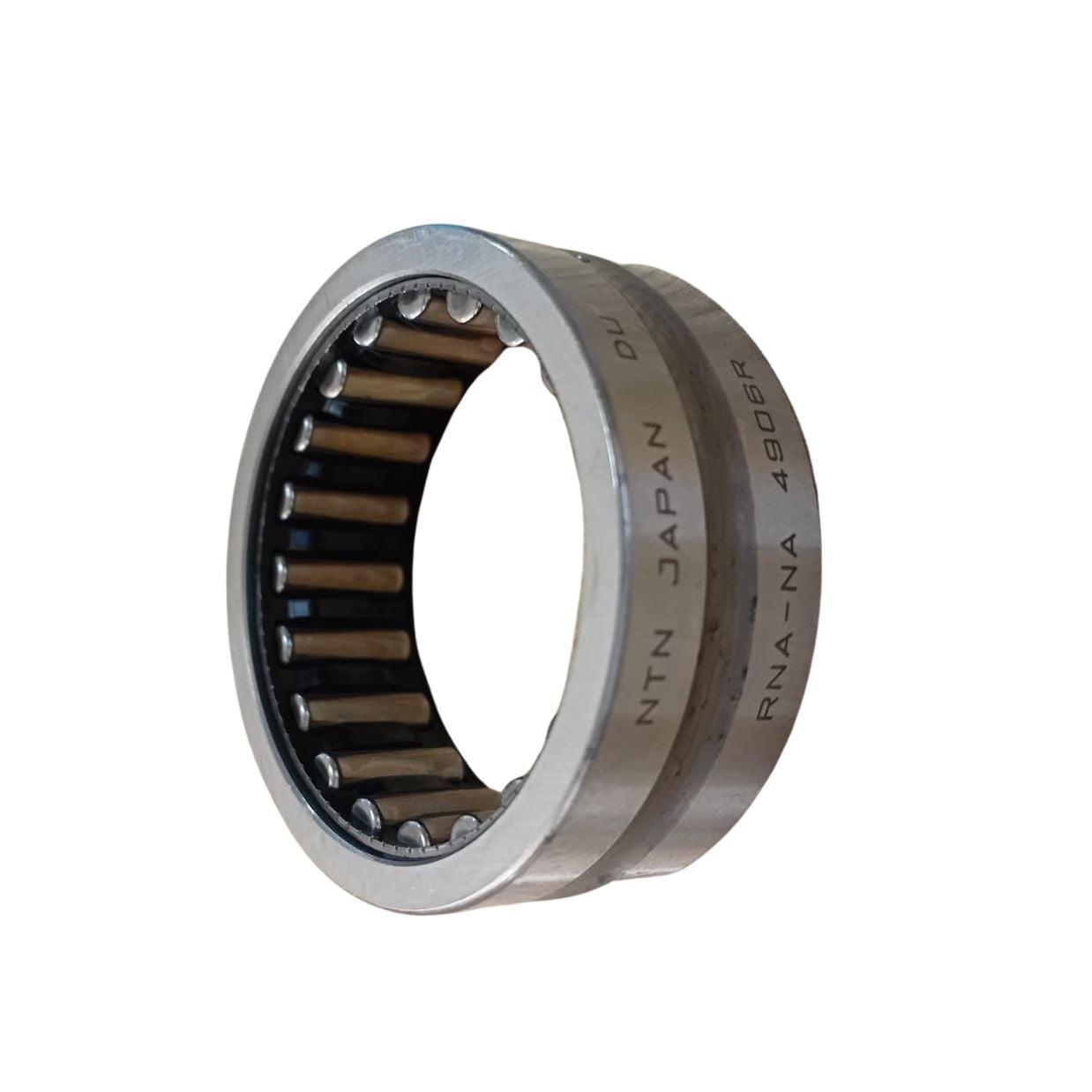

NTN RNA4906R, 35x47x17 mm ölçülerinde, iç bileziksiz ve tek sıralı yapıya sahip profesyonel bir iğneli rulmandır. Kompakt ölçülerine rağmen yüksek radyal yük kapasitesi sunarak redüktör, şanzıman, pompa, takım tezgâhı ve endüstriyel aktarma sistemlerinde kullanılabilir.
NTN’nin resmî ürün kodu RNA4906R şeklindedir. “R” eki, dış bileziğin iki tarafında omuz bulunan yapıyı belirtir.
Kompakt Yapıda Yüksek Radyal Yük Kapasitesi
NTN RNA4906R 35x47x17 mm İğneli Rulman; yüksek radyal yük taşıma kapasitesi, kompakt ölçü ve hassas dönüş gerektiren endüstriyel uygulamalar için geliştirilmiştir.
İşlenmiş dış bileziği, çelik kafesi ve iğne makaraları sayesinde sınırlı montaj alanında güçlü bir yataklama çözümü sunar. Dış bileziğin iki tarafındaki omuzlar, iğne makaraları ile kafes sisteminin doğru biçimde yönlendirilmesine yardımcı olur.
NTN RNA4906R iç bilezik içermez. İğne makaraları doğrudan uygun şekilde hazırlanmış mil yüzeyi üzerinde çalışır. Bu yapı radyal alandan tasarruf sağlarken daha kompakt makine tasarımlarına imkân verir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | NTN |
| Model | RNA4906R |
| Rulman türü | İşlenmiş bilezikli iğneli rulman |
| Seri | RNA49 |
| Yapı | Tek sıralı ve kafesli |
| Dış bilezik yapısı | İki tarafı omuzlu |
| İç bilezik | Yok |
| Mil/yuvarlanma yolu çapı | 35 mm |
| Dış çap | 47 mm |
| Genişlik | 17 mm |
| Ölçü | 35x47x17 mm |
| Minimum pah ölçüsü | 0,3 mm |
| Yağlama deliği çapı | 3 mm |
| Temel dinamik yük değeri | 25,5 kN |
| Temel statik yük değeri | 35,5 kN |
| Gres yağlamada sınır devir | 7.500 dev/dk |
| Yağ yağlamada sınır devir | 11.000 dev/dk |
| Çalışma sıcaklığı | -20°C ile +120°C |
| Radyal boşluk sınıfı | CN |
| Hassasiyet sınıfı | P0 |
| Yaklaşık ağırlık | 69 g |
| Maksimum dış bilezik dayanma çapı | 45 mm |
| Yağlama deliği | Var |
| Sızdırmazlık | Açık tip |
| Yük yönü | Radyal |
| Marka kökeni | Japonya |
| Üretici | NTN Corporation |
Yük, devir ve sıcaklık değerleri uygun montaj ve yağlama koşulları için verilen katalog değerleridir. Gerçek çalışma sınırları yük miktarı, çalışma süresi, mil hassasiyeti, sıcaklık ve yağlama yöntemine göre değişebilir.
35x47x17 mm Ölçüsü Ne Anlama Gelir?
35 mm Mil Çalışma Çapı
RNA4906R iç bileziksiz bir rulmandır. Bu nedenle 35 mm değeri klasik bir iç bilezik deliğini değil, iğne makaralarının üzerinde çalışacağı nominal mil veya yuvarlanma yolu çapını ifade eder.
47 mm Dış Çap
47 mm, rulmanın yatak yuvasına giren dış bilezik çapıdır. Montaj öncesinde yuva ölçüsü ve geçme toleransı kontrol edilmelidir.
17 mm Rulman Genişliği
17 mm, rulmanın eksen yönündeki toplam genişliğidir. Makine içerisindeki omuzlar, segmanlar ve yan parçalar bu ölçüye uygun olmalıdır.
İç Bileziksiz Rulman Yapısı
NTN RNA4906R modelinde ayrı bir iç bilezik bulunmaz. İğne makaraları doğrudan makine milinin hassas biçimde hazırlanmış yüzeyinde çalışır.
İç bileziğin kullanılmaması radyal kesit yüksekliğini azaltır. Aynı zamanda uygun tasarım koşullarında daha büyük çaplı bir mil kullanılmasına ve mil rijitliğinin artırılmasına yardımcı olabilir.
Mil Yüzeyi Nasıl Olmalıdır?
Mil yüzeyi rulmanın iç yuvarlanma yolu görevini üstlendiği için yeterli sertliğe, doğru çap toleransına, yuvarlaklığa ve uygun yüzey pürüzlülüğüne sahip olmalıdır.
Aşınmış, çizilmiş, yumuşak veya hassas işlenmemiş millerde rulman doğrudan kullanılmamalıdır. Mil rulman yolu olarak kullanıma uygun değilse iç bilezikli NTN NA4906R modeli değerlendirilmelidir.
Yük ve Devir Performansı
Dinamik Yük Kapasitesi
NTN RNA4906R rulmanın temel dinamik yük değeri 25,5 kN’dir. Bu değer, rulmanın dönerek çalıştığı uygulamalardaki yük hesaplamalarında kullanılır.
Statik Yük Kapasitesi
Temel statik yük değeri 35,5 kN’dir. Statik değer; rulmanın hareketsiz, çok düşük hızlı veya salınımlı çalıştığı uygulamaların değerlendirilmesinde önemlidir.
Rulman seçimi yalnızca yük değerlerine göre yapılmamalıdır. Darbeli yük, çalışma süresi, mil esnemesi, montaj toleransı ve yağlama şartları da hesaba katılmalıdır.
Gres Yağlamada Sınır Devir
NTN’nin resmî ürün verisine göre gres yağlamada sınır devir 7.500 dev/dk’dır.
Yağ Yağlamada Sınır Devir
Yağ ile yağlamada sınır devir 11.000 dev/dk olarak belirtilmiştir. Sürekli çalışma devri belirlenirken yük, sıcaklık, yağlayıcı türü ve bakım aralığı birlikte değerlendirilmelidir.
Yağlama Özellikleri
NTN RNA4906R açık tip bir iğneli rulmandır. Dış bileziğinde 3 mm çapında yağlama deliği bulunur. Bu delik, uygun yağlayıcının rulman içerisindeki iğne makaralarına ulaştırılmasına yardımcı olur.
Uygun Yağlama Neden Önemlidir?
Yetersiz yağlama sürtünmenin ve çalışma sıcaklığının artmasına neden olabilir. Bunun sonucunda iğne makaraları, mil yüzeyi ve dış bilezik yolu erken aşınabilir.
Yağ veya gres seçimi yapılırken çalışma devri, radyal yük, ortam sıcaklığı, kirlilik seviyesi ve bakım sıklığı dikkate alınmalıdır.
Yağlama deliği mümkünse rulmanın yük taşımayan bölgesine denk gelecek şekilde konumlandırılmalıdır.
Kullanım Alanları
NTN RNA4906R iğneli rulman aşağıdaki sistemlerde kullanılabilir:
- Endüstriyel redüktörler
- Dişli kutuları ve şanzımanlar
- Makine milleri
- Endüstriyel pompalar
- Kompresör sistemleri
- Takım tezgâhları
- Tekstil makineleri
- Baskı ve paketleme makineleri
- Tarım makineleri
- İş makinelerinin mekanik aksamları
- Konveyör ve taşıma sistemleri
- Otomasyon makineleri
- Endüstriyel aktarma organları
- Kompakt yataklama mekanizmaları
Belirli bir makineye uygunluk yalnızca ölçüye göre belirlenmemelidir. Radyal yük, devir, mil sertliği, yuva toleransı, çalışma sıcaklığı ve yağlama koşulları birlikte değerlendirilmelidir.
NTN Markası Hakkında
NTN, 1918 yılında Japonya’da rulman üretim çalışmalarına başlayan, merkezi Osaka’da bulunan köklü bir rulman ve hassas hareket teknolojileri markasıdır.
NTN Corporation; bilyalı rulmanlar, makaralı rulmanlar, iğneli rulmanlar, rulman yatakları, sabit hız mafsalları ve hassas makine bileşenleri geliştirir. NTN ürünleri otomotiv, endüstriyel makineler, demir yolu, havacılık, tarım, inşaat ve enerji sistemlerinde kullanılır.
NTN Japon markasıdır. Ancak ürünün kesin üretim ülkesi üretim tesisine göre değişebileceğinden menşe bilgisi ürün kutusu üzerindeki etiketten kontrol edilmelidir.
Montaj ve Bakım Bilgileri
Montaj Öncesinde
- RNA4906R model kodunu kontrol edin.
- 35x47x17 mm ölçüsünü doğrulayın.
- Ürünün iç bileziksiz olduğunu dikkate alın.
- Mil yüzeyinin rulman yolu olarak kullanıma uygunluğunu kontrol edin.
- Yatak yuvasını kir, çapak ve metal parçacıklarından temizleyin.
- Mil ve yuva toleranslarını çalışma şartlarına göre belirleyin.
Montaj Sırasında
- Rulmana doğrudan çekiçle vurmayın.
- Montaj kuvvetini iğnelere veya kafese uygulamayın.
- Kuvveti dış bilezik üzerinden dengeli aktaracak aparat kullanın.
- Rulmanın yuvaya eğik girmesini önleyin.
- Yağlama deliğini mümkünse yük taşımayan bölgeye konumlandırın.
- Montaj sonrasında milin serbestçe döndüğünü kontrol edin.
Kullanım ve Bakım Sırasında
- Uygulamaya uygun yağ veya gres kullanın.
- Yağlama aralığını çalışma şartlarına göre belirleyin.
- Aşırı ses, sıcaklık ve titreşimi düzenli olarak kontrol edin.
- Kir, nem ve metal parçacıklarının rulmana ulaşmasını önleyin.
- Hasarlı veya söküm sırasında darbe almış rulmanı tekrar kullanmayın.
SanayiMarketim Uzman Tavsiyesi
NTN RNA4906R modelini; 35 mm mil çalışma çapı, 47 mm dış çap ve 17 mm genişlik ölçüsünde, yüksek radyal yük taşıyabilecek iç bileziksiz bir iğneli rulman arayan kullanıcılar için öneriyoruz.
Değişim sırasında yalnızca ölçüye bakmayın. Eski rulmanın üzerindeki marka, model kodu ve ek harfleri mutlaka kontrol edin.
RNA4906R ile NA4906R Arasındaki Fark
NTN RNA4906R iç bileziksizdir ve iğne makaraları doğrudan mil yüzeyi üzerinde çalışır. NTN NA4906R ise 30 mm iç çapa sahip ayrı bir iç bilezikle birlikte sunulan versiyondur.
Mil yüzeyi sertleştirilmiş ve hassas işlenmiş değilse RNA4906R doğrudan kullanılmamalıdır. Böyle bir uygulamada iç bilezikli NA4906R tercih edilmelidir.
NTN ve IKO Modelleri Birbirinin Yerine Kullanılabilir mi?
NTN RNA4906R ile IKO RNA 4906 aynı 35x47x17 mm ana ölçülere sahiptir. Ancak üreticilerin yük, tolerans, kafes, devir ve montaj değerleri farklı olabilir.
Marka değişimi yapılmadan önce rulman kodu, çalışma boşluğu, hız, yük ve montaj şartları birlikte kontrol edilmelidir.
İğneli Rulman Seçerken Nelere Dikkat Edilmeli?
Rulman Ölçüsü
Mil çalışma çapı, dış çap ve rulman genişliği birlikte kontrol edilmelidir. Bu ürünün ölçüsü 35x47x17 mm’dir.
İç Bilezik Yapısı
RNA4906R iç bileziksizdir. İğnelerin üzerinde çalışacağı mil yüzeyi rulman yolu olarak kullanıma uygun olmalıdır.
Yük Kapasitesi
Bu modelin temel dinamik yük değeri 25,5 kN, temel statik yük değeri 35,5 kN’dir. Gerçek uygulama yükü güvenlik katsayısıyla değerlendirilmelidir.
Yağlama Yöntemi
Gres ve yağ yağlamasında sınır devir değerleri farklıdır. Makinenin çalışma hızına ve bakım şartlarına uygun yağlayıcı seçilmelidir.
Çalışma Ortamı
Standart RNA4906R açık tiptir. Tozlu, kirli veya nemli ortamlarda harici sızdırmazlık ve düzenli bakım gerekebilir.
Sıkça Sorulan Sorular
NTN RNA4906R rulmanın ölçüsü nedir?
Rulmanın mil çalışma çapı 35 mm, dış çapı 47 mm ve genişliği 17 mm’dir.
NTN RNA4906R iç bilezikli midir?
Hayır. RNA4906R iç bileziksiz bir iğneli rulmandır.
35 mm değeri gerçek iç çap mıdır?
35 mm, iğne makaralarının üzerinde çalışacağı nominal mil veya yuvarlanma yolu çapıdır. Üründe ayrı bir iç bilezik bulunmaz.
Dinamik yük kapasitesi nedir?
NTN’nin resmî ürün verisine göre temel dinamik yük değeri 25,5 kN’dir.
Statik yük kapasitesi nedir?
Temel statik yük değeri 35,5 kN’dir.
Gres yağlamada sınır devir nedir?
Gres yağlamada sınır devir 7.500 dev/dk’dır.
Yağ yağlamada sınır devir nedir?
Yağ ile yağlamada sınır devir 11.000 dev/dk’dır.
Yağlama deliği bulunuyor mu?
Evet. Dış bilezik üzerinde 3 mm çapında yağlama deliği bulunur.
Radyal boşluk sınıfı nedir?
Standart ürünün radyal boşluk sınıfı CN’dir.
Hassasiyet sınıfı nedir?
NTN RNA4906R, P0 standart hassasiyet sınıfına sahiptir.
Ürün kapalı veya keçeli midir?
Hayır. Standart RNA4906R açık tip bir iğneli rulmandır.
RNA4906R ile NA4906R aynı mıdır?
Hayır. RNA4906R iç bileziksiz, NA4906R ise iç bilezikli versiyondur.
Rulman eksenel yük taşır mı?
Ürün temel olarak radyal yükler için tasarlanmıştır. Belirgin eksenel yükler ayrı bir yataklama elemanıyla karşılanmalıdır.
NTN hangi ülkenin markasıdır?
NTN, merkezi Osaka’da bulunan bir Japon rulman ve hassas hareket teknolojileri markasıdır.
Hangi makinelerde kullanılabilir?
Redüktör, şanzıman, pompa, kompresör, takım tezgâhı, tekstil makinesi, konveyör ve çeşitli endüstriyel aktarma sistemlerinde kullanılabilir.
