NTN RNA6903R, 22x30x23 mm ölçülerinde, tek sıralı ve iç bileziksiz profesyonel bir iğneli rulmandır. Kompakt yapısı ve yüksek radyal yük kapasitesiyle redüktör, şanzıman, pompa, takım tezgâhı ve endüstriyel aktarma sistemlerinde kullanıma uygundur.

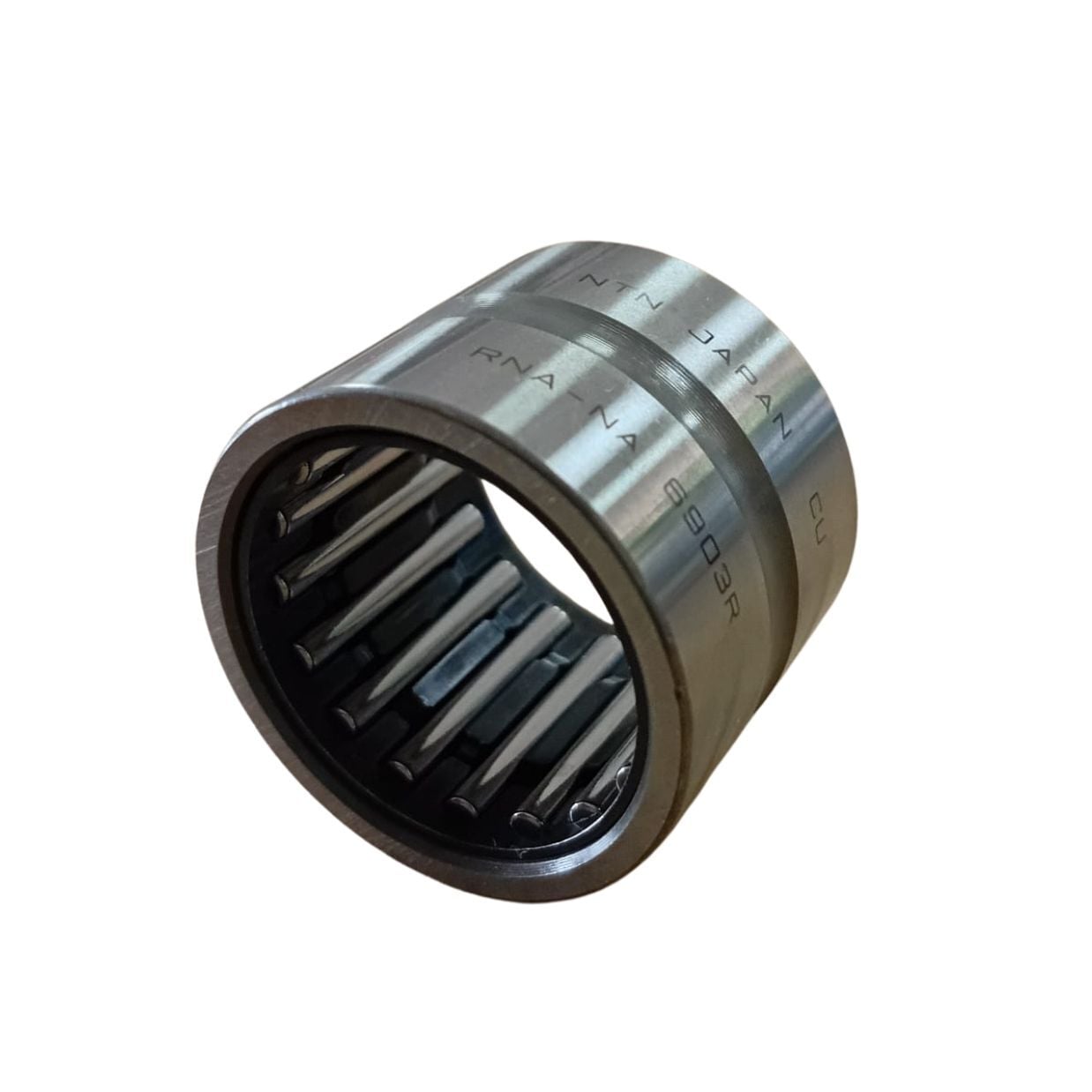

NTN RNA6903R 22x30x23 mm İğneli Rulman
NTN RNA6903R 22x30x23 mm İğneli Rulman; yüksek radyal yüklerin bulunduğu, montaj alanının ise sınırlı olduğu endüstriyel uygulamalar için geliştirilmiş tek sıralı, kafesli ve iç bileziksiz bir rulmandır.
İşlenmiş ve rijit dış bileziği, iğne makaraları ve kafes sistemi sayesinde yüksek yük, yüksek devir ve çalışma hassasiyeti gerektiren makine sistemlerinde kullanılabilir. İnce ve uzun iğne makaraları, yükün geniş bir temas yüzeyine dağıtılmasına yardımcı olur.
RNA6903R iç bilezik içermez. Rulmanın iğneleri doğrudan uygun biçimde sertleştirilmiş ve hassas işlenmiş mil yüzeyi üzerinde çalışır. Bu yapı radyal alandan tasarruf sağlar ve kompakt makine tasarımlarına imkân verir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | NTN |
| Model | RNA6903R |
| Ürün türü | İşlenmiş bilezikli iğneli rulman |
| Seri | RNA69 |
| Yapı | Tek sıralı ve kafesli |
| İç bilezik | Yok |
| Mil/yuvarlanma yolu çapı | 22 mm |
| Dış çap | 30 mm |
| Genişlik | 23 mm |
| Ölçü | 22x30x23 mm |
| Minimum pah ölçüsü | 0,3 mm |
| Temel dinamik yük değeri | 18,2 kN |
| Temel statik yük değeri | 27,2 kN |
| Gres yağlamada sınır devir | 12.000 dev/dk |
| Yağ yağlamada sınır devir | 18.000 dev/dk |
| Yaklaşık ağırlık | 0,042 kg |
| Önerilen maksimum dayanma çapı | 28 mm |
| Yük yönü | Radyal |
| Sızdırmazlık | Açık tip |
| Marka kökeni | Japonya |
| Üretici | NTN Corporation |
Yük ve devir değerleri uygun montaj, doğru yağlama ve ideal çalışma şartları için verilen katalog değerleridir. Gerçek çalışma sınırları yük, sıcaklık, mil hassasiyeti ve yağlama koşullarına göre değişebilir.
22x30x23 mm Ölçüsü Ne Anlama Gelir?
NTN RNA6903R rulmanın ölçüleri 22x30x23 mm şeklinde belirtilir:
| Ölçü | Açıklama |
| 22 mm | İğnelerin çalıştığı nominal mil yolu çapı |
| 30 mm | Rulmanın dış çapı |
| 23 mm | Rulmanın genişliği |
Önemli: Ürün iç bileziksiz olduğu için 22 mm değeri klasik bir rulmanın iç bilezik deliğini değil, iğne takımının üzerinde çalışacağı nominal mil yüzeyi çapını ifade eder.
İç Bileziksiz Kompakt Tasarım
NTN RNA6903R modelinde ayrı bir iç bilezik bulunmaz. Rulmanın iğne makaraları doğrudan makine mili üzerinde çalışır. İç bileziğin kullanılmaması radyal kesit yüksekliğini azaltarak daha kompakt yataklama yapılmasını sağlar.
Mil yüzeyi rulmanın iç yuvarlanma yolu görevini üstlendiği için yeterli sertliğe, doğru çap toleransına ve uygun yüzey pürüzlülüğüne sahip olmalıdır. Aşınmış, çizilmiş veya sertleştirilmemiş millerde doğrudan kullanılmamalıdır.
Mil yüzeyi rulman yolu olarak kullanıma uygun değilse iç bilezikli NA6903 modeli veya uygun ayrı iç bilezik seçeneği değerlendirilmelidir.
Yüksek Radyal Yük Kapasitesi
İğne makaralarının uzun ve ince yapısı, küçük bir montaj alanında geniş temas yüzeyi oluşturur. NTN RNA6903R, bu özelliği sayesinde kompakt boyutlarına rağmen yüksek radyal yükleri karşılayabilir.
Rulmanın temel dinamik yük değeri 18,2 kN, temel statik yük değeri ise 27,2 kN’dir. Bu değerler ürünün ağır radyal yüklerin bulunduğu endüstriyel mekanizmalarda kullanılmasına imkân verir.
RNA6903R temel olarak radyal yük taşır. Sistemde belirgin bir eksenel kuvvet bulunuyorsa eksenel yükü karşılayacak ayrı bir rulman veya uygun yataklama elemanı kullanılmalıdır.
Devir ve Yağlama Özellikleri
NTN kataloğunda RNA6903R için gres yağlamada 12.000 dev/dk, yağ ile yağlamada ise 18.000 dev/dk sınır devir değeri belirtilmiştir.
Bu değerler erişilebilecek mutlak çalışma hızları olarak değerlendirilmemelidir. Sürekli çalışma devri belirlenirken radyal yük, çalışma sıcaklığı, yağlayıcı türü, mil hassasiyeti ve montaj koşulları birlikte değerlendirilmelidir.
Rulman açık tip olduğundan uygulamaya uygun yağ veya gres ile düzenli yağlama yapılmalıdır. Yetersiz yağlama sürtünmenin ve çalışma sıcaklığının artmasına, yuvarlanma yüzeylerinin aşınmasına ve rulman ömrünün kısalmasına neden olabilir.
Kullanım Alanları
NTN RNA6903R iğneli rulman aşağıdaki sistemlerde kullanılabilir:
- Endüstriyel redüktörler
- Dişli kutuları ve şanzımanlar
- Makine milleri
- Endüstriyel pompalar
- Kompresör sistemleri
- Takım tezgâhları
- Baskı ve paketleme makineleri
- Tekstil makineleri
- Tarım makineleri
- İş makinelerinin mekanik aksamları
- Konveyör ve taşıma sistemleri
- Otomasyon makineleri
- Endüstriyel aktarma organları
- Kompakt yataklama mekanizmaları
Belirli bir makineye uygunluk yalnızca rulman ölçüsüne göre belirlenmemelidir. Yük, devir, mil sertliği, yatak toleransı, çalışma sıcaklığı ve yağlama koşulları birlikte değerlendirilmelidir.
NTN Markası Hakkında
NTN, 1918 yılında Japonya’da rulman üretim çalışmalarına başlayan, merkezi Osaka’da bulunan köklü bir Japon rulman ve hassas hareket teknolojileri markasıdır.
NTN Corporation; bilyalı rulmanlar, makaralı rulmanlar, iğneli rulmanlar, rulman yatakları, sabit hız mafsalları ve hassas makine bileşenleri geliştirir. NTN rulmanları otomotiv, endüstriyel makineler, demir yolu, havacılık, tarım, inşaat ve enerji sistemleri gibi birçok alanda kullanılır.
NTN RNA6903R, Japon mühendislik tecrübesini kompakt ölçüler ve yüksek radyal yük kapasitesiyle birleştiren profesyonel bir iğneli rulmandır.
NTN bir Japon markasıdır. Ancak ürünün kesin üretim ülkesi farklı NTN tesislerine göre değişebileceğinden menşe bilgisi ürün kutusu üzerindeki ibareden kontrol edilmelidir.
Montajda Dikkat Edilmesi Gerekenler
- Model kodunu ve 22x30x23 mm ölçüsünü kontrol edin.
- Ürünün iç bileziksiz olduğunu dikkate alın.
- Mil yüzeyinin rulman yolu olarak kullanıma uygunluğunu doğrulayın.
- Mil sertliği, çap toleransı ve yüzey kalitesini kontrol edin.
- Yatak yuvasını kir, çapak ve metal parçacıklarından temizleyin.
- Montaj kuvvetini doğrudan iğnelere veya kafese uygulamayın.
- Rulmanı çekiçle doğrudan vurarak monte etmeyin.
- Uygun montaj aparatı kullanın.
- Uygulamaya uygun yağ veya gres ile yeterli yağlama sağlayın.
- Eksenel yük bulunan sistemlerde ayrı eksenel yataklama kullanın.
- Hasarlı veya söküm sırasında darbe almış rulmanı tekrar kullanmayın.
SanayiMarketim Uzman Tavsiyesi
NTN RNA6903R modelini; 22 mm mil çalışma çapı, 30 mm dış çap ve 23 mm genişlik ölçüsünde, yüksek radyal yük taşıyabilecek iç bileziksiz bir iğneli rulman arayan kullanıcılar için öneriyoruz.
Değişim yaparken yalnızca ölçüye bakmayın. Eski rulmanın üzerindeki marka, model kodu ve ek harfleri mutlaka kontrol edin. NTN’nin resmî katalog tanımı RNA6903R şeklindedir.
RNA6903R ile NA6903 aynı yapıda değildir. RNA6903R iç bileziksizdir ve iğneleri doğrudan mil üzerinde çalışır. NA6903 ise iç bilezikli versiyondur. Mil yüzeyi sertleştirilmiş ve hassas taşlanmış değilse iç bilezikli alternatif değerlendirilmelidir.
Yüksek devirli uygulamalarda sınır devir değerinin tek başına yeterli olmadığını unutmayın. Yağlama yöntemi, çalışma sıcaklığı, radyal yük ve montaj hassasiyeti birlikte değerlendirilmelidir.
İğneli Rulman Seçerken Nelere Dikkat Edilmeli?
Rulman Ölçüsü
Mil çalışma çapı, dış çap ve rulman genişliği eksiksiz kontrol edilmelidir. Bu ürünün ölçüsü 22x30x23 mm’dir.
İç Bilezik Yapısı
NTN RNA6903R iç bileziksizdir. İğneler doğrudan uygun şekilde hazırlanmış mil yüzeyi üzerinde çalışır.
Yük Kapasitesi
Makinedeki gerçek radyal yük, darbe yükleri ve çalışma süresi dikkate alınmalıdır. Bu modelin dinamik yük değeri 18,2 kN, statik yük değeri 27,2 kN’dir.
Çalışma Devri
Gres ve yağ ile yağlama için verilen sınır devir değerleri farklıdır. Uygun yağlayıcı seçimi çalışma hızına ve sıcaklığa göre yapılmalıdır.
Mil ve Yuva Hassasiyeti
İç bileziksiz rulmanlarda mil sertliği, yuvarlaklık, çap toleransı ve yüzey kalitesi rulman ömrünü doğrudan etkiler.
Sıkça Sorulan Sorular
NTN RNA6903R rulmanın ölçüsü nedir?
Rulmanın mil çalışma çapı 22 mm, dış çapı 30 mm ve genişliği 23 mm’dir.
NTN RNA6903R iç bilezikli midir?
Hayır. Ürün iç bileziksizdir ve iğne makaraları uygun şekilde hazırlanmış mil yüzeyi üzerinde çalışır.
22 mm değeri gerçek iç çap mıdır?
22 mm, iğne takımının üzerinde çalışacağı nominal mil yolu çapıdır. Üründe ayrı bir iç bilezik bulunmaz.
RNA6903 ile RNA6903R aynı ürün müdür?
NTN’nin resmî katalog kodu RNA6903R şeklindedir. Piyasada ürün adı kısaltılarak RNA6903 olarak da yazılabilir. Sipariş öncesinde kutu ve rulman üzerindeki tam kod kontrol edilmelidir.
RNA6903R ile NA6903 arasındaki fark nedir?
RNA6903R iç bileziksiz, NA6903 ise iç bilezikli yapıdadır. Kullanılacak milin yapısına göre uygun model seçilmelidir.
Dinamik yük kapasitesi nedir?
NTN katalog verisine göre temel dinamik yük değeri 18,2 kN’dir.
Statik yük kapasitesi nedir?
Temel statik yük değeri 27,2 kN’dir.
Maksimum devir değeri nedir?
Katalogda gres yağlamada 12.000 dev/dk, yağ ile yağlamada 18.000 dev/dk sınır devir belirtilmiştir. Gerçek çalışma devri uygulama şartlarına göre belirlenmelidir.
Rulman kapalı veya keçeli midir?
RNA6903R standart olarak açık tiptir. Keçeli ürünler farklı ek kodlarla tanımlanabilir.
Bu rulman eksenel yük taşır mı?
Ürün temel olarak radyal yük taşımak için tasarlanmıştır. Belirgin eksenel yükler için ayrı bir yataklama elemanı kullanılmalıdır.
NTN hangi ülkenin markasıdır?
NTN, merkezi Osaka’da bulunan bir Japon rulman ve hassas hareket teknolojileri markasıdır.
NTN RNA6903R nerelerde kullanılır?
Redüktör, şanzıman, pompa, kompresör, takım tezgâhı, tekstil makinesi, konveyör ve çeşitli endüstriyel aktarma sistemlerinde kullanılabilir.
Ürün Japonya’da mı üretilmiştir?
NTN Japon markasıdır. Ancak kesin üretim ülkesi ürüne ve üretim tesisine göre değişebilir. İncelediğiniz RNA 6903R iğneli rulman Japon üretimidir Menşe bilgisi kutu üzerindeki etiketten kontrol edilmelidir.
