SNR UCF204 Yataklı Rulman
SNR UCF204 Yataklı Rulman, 20 mm mil çapına uygun, dört delikli kare flanşlı ve gri dökme demir gövdeli bir rulman ünitesidir. F204 gövde ve UC204G2 insert rulmandan oluşan SNR UCF204 Yataklı Rulman, soket setskur cıvatalı sabitleme yapısı ve tutuculu keçesiyle endüstriyel uygulamalar için tasarlanmıştır.

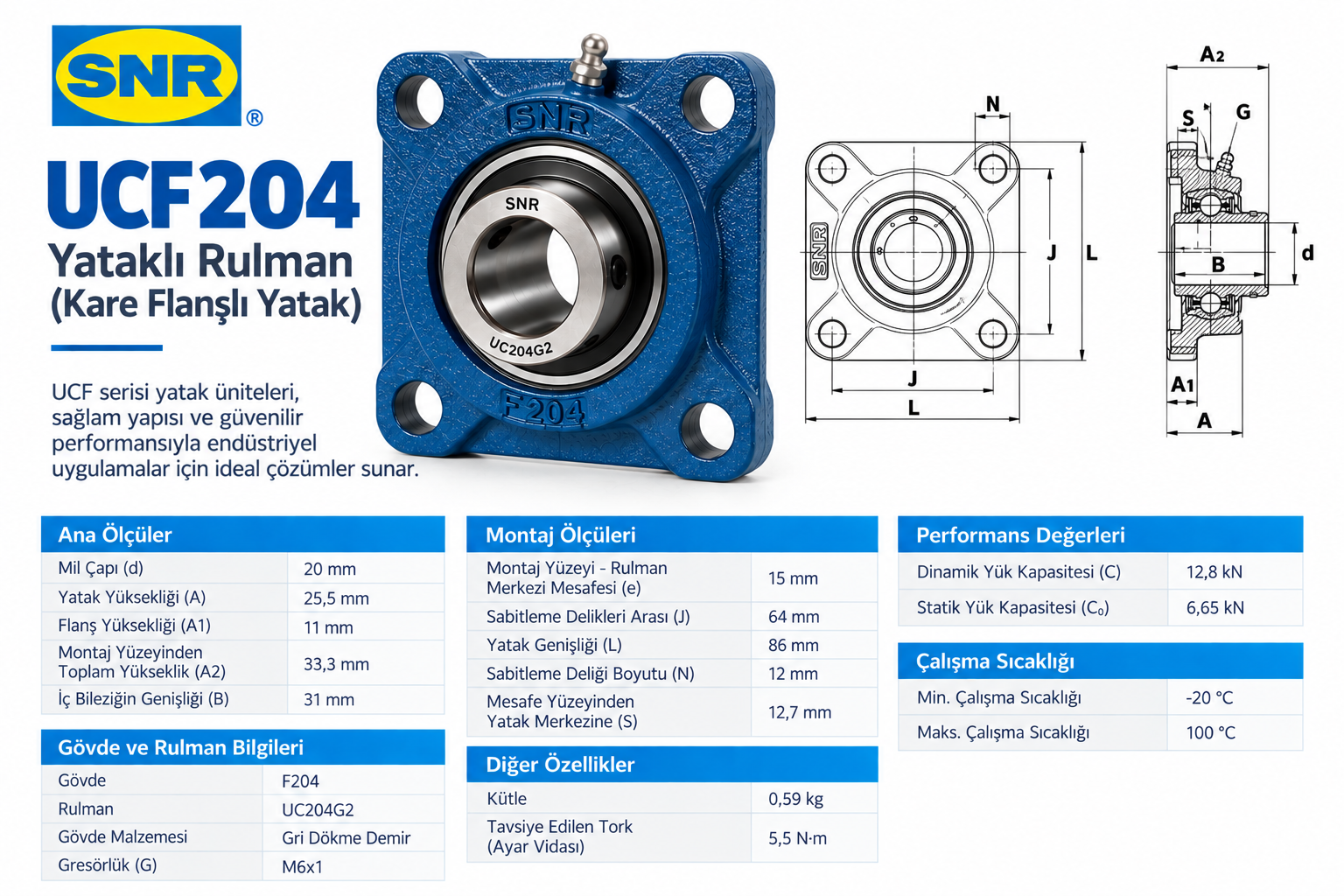

SNR UCF204 Teknik Görseli
SNR UCF204 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | SNR |
| Model | UCF204 |
| Gövde Malzemesi | Gri Dökme Demir |
| Mil Çapı (d) | 20 mm |
| Yatak Yüksekliği (A) | 25,5 mm |
| Flanş Yüksekliği (A1) | 11 mm |
| Montaj Yüzeyinden Toplam Yükseklik (A2) | 33,3 mm |
| İç Bilezik Genişliği (B) | 31 mm |
| Montaj Yüzeyi - Rulman Merkezi Mesafesi (e) | 15 mm |
| Sabitleme Delikleri Arası (J) | 64 mm |
| Yatak Genişliği / Çapı (L) | 86 mm |
| Sabitleme Deliği Boyutu (N) | 12 mm |
| Mesafe Yüzeyinden Yatak Merkezine (S) | 12,7 mm |
| Gresörlük (G) | M6x1 |
| Dinamik Yük Kapasitesi (C) | 12,8 kN |
| Statik Yük Kapasitesi (C0) | 6,65 kN |
| Kütle | 0,59 kg |
| Tavsiye Edilen Ayar Vidası Torku | 5,5 N·m |
| Gövde | F204 |
| Rulman | UC204G2 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +100 °C |
SNR UCF204 Yataklı Rulman Yapısı
SNR UCF204 Yataklı Rulman, F204 gri dökme demir gövde ile UC204G2 radyal bilyalı insert rulmanın bir araya getirildiği dört delikli kare flanşlı yatak ünitesidir. 20 mm mil çapına sahip SNR UCF204 Yataklı Rulman, M6x1 gresörlük ve setskur cıvatalı sabitleme yapısına sahiptir.
SNR UCF204 Ölçü Kontrolü
SNR UCF204 Yataklı Rulman seçiminde 20 mm mil çapının yanında 86 mm yatak genişliği, 64 mm sabitleme delikleri arası mesafe ve 12 mm sabitleme deliği ölçüsü kontrol edilmelidir. SNR UCF204 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
