SNR UCFL208 Yataklı Rulman
SNR UCFL208 Yataklı Rulman, 40 mm mil çapına uygun, iki delikli flanşlı ve gri dökme demir gövdeli bir rulman ünitesidir. FL208 gövde ve UC208G2 insert rulmandan oluşan SNR UCFL208 Yataklı Rulman, soket setskur cıvatalı sabitleme yapısı ve tutuculu keçesiyle endüstriyel uygulamalar için tasarlanmıştır.

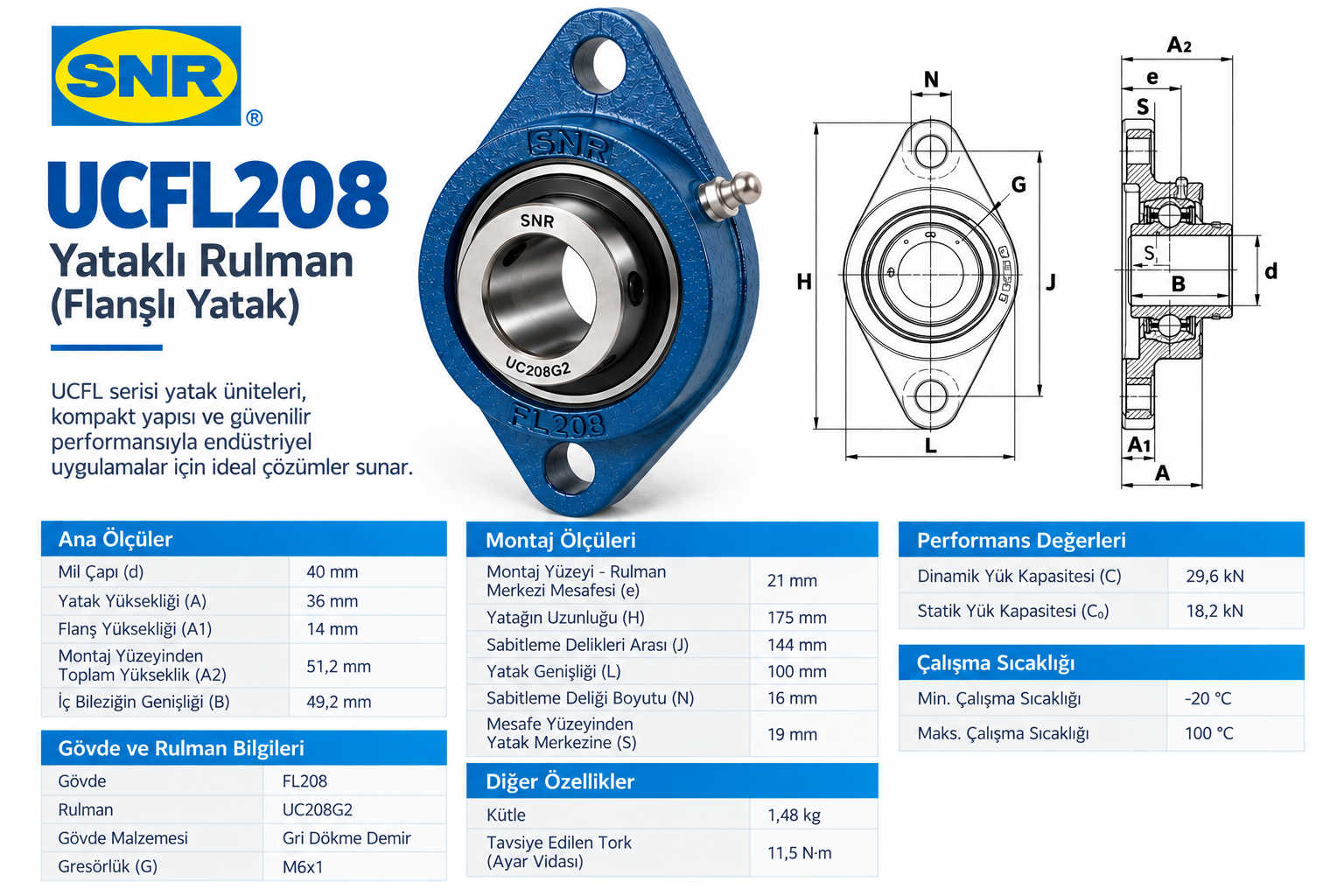

SNR UCFL208 Teknik Görseli
SNR UCFL208 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | SNR |
| Model | UCFL208 |
| Gövde Malzemesi | Gri Dökme Demir |
| Mil Çapı (d) | 40 mm |
| Yatak Yüksekliği (A) | 36 mm |
| Flanş Yüksekliği (A1) | 14 mm |
| Montaj Yüzeyinden Toplam Yükseklik (A2) | 51,2 mm |
| İç Bilezik Genişliği (B) | 49,2 mm |
| Montaj Yüzeyi - Rulman Merkezi Mesafesi (e) | 21 mm |
| Yatağın Uzunluğu (H) | 175 mm |
| Yatak Genişliği (L) | 100 mm |
| Sabitleme Delikleri Arası (J) | 144 mm |
| Sabitleme Deliği Boyutu (N) | 16 mm |
| Mesafe Yüzeyinden Yatak Merkezine (S) | 19 mm |
| Gresörlük (G) | M6x1 |
| Dinamik Yük Kapasitesi (C) | 29,6 kN |
| Statik Yük Kapasitesi (C0) | 18,2 kN |
| Kütle | 1,48 kg |
| Tavsiye Edilen Ayar Vidası Torku | 11,5 N·m |
| Gövde | FL208 |
| Rulman | UC208G2 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +100 °C |
SNR UCFL208 Yataklı Rulman Yapısı
SNR UCFL208 Yataklı Rulman, FL208 gri dökme demir gövde ile UC208G2 radyal bilyalı insert rulmanın bir araya getirildiği iki delikli flanşlı yatak ünitesidir. 40 mm mil çapına sahip SNR UCFL208 Yataklı Rulman, M6x1 gresörlük ve setskur cıvatalı sabitleme yapısına sahiptir.
SNR UCFL208 Ölçü Kontrolü
SNR UCFL208 Yataklı Rulman seçiminde 40 mm mil çapının yanında 175 mm yatak uzunluğu, 100 mm yatak genişliği, 144 mm sabitleme delikleri arası mesafe ve 16 mm sabitleme deliği ölçüsü kontrol edilmelidir. SNR UCFL208 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
