SNR UCFL209 Yataklı Rulman
SNR UCFL209 Yataklı Rulman, 45 mm mil çapına uygun, iki delikli flanşlı ve gri dökme demir gövdeli bir rulman ünitesidir. FL209 gövde ve UC209G2 insert rulmandan oluşan SNR UCFL209 Yataklı Rulman, soket setskur cıvatalı sabitleme yapısı ve tutuculu keçesiyle endüstriyel uygulamalar için tasarlanmıştır.

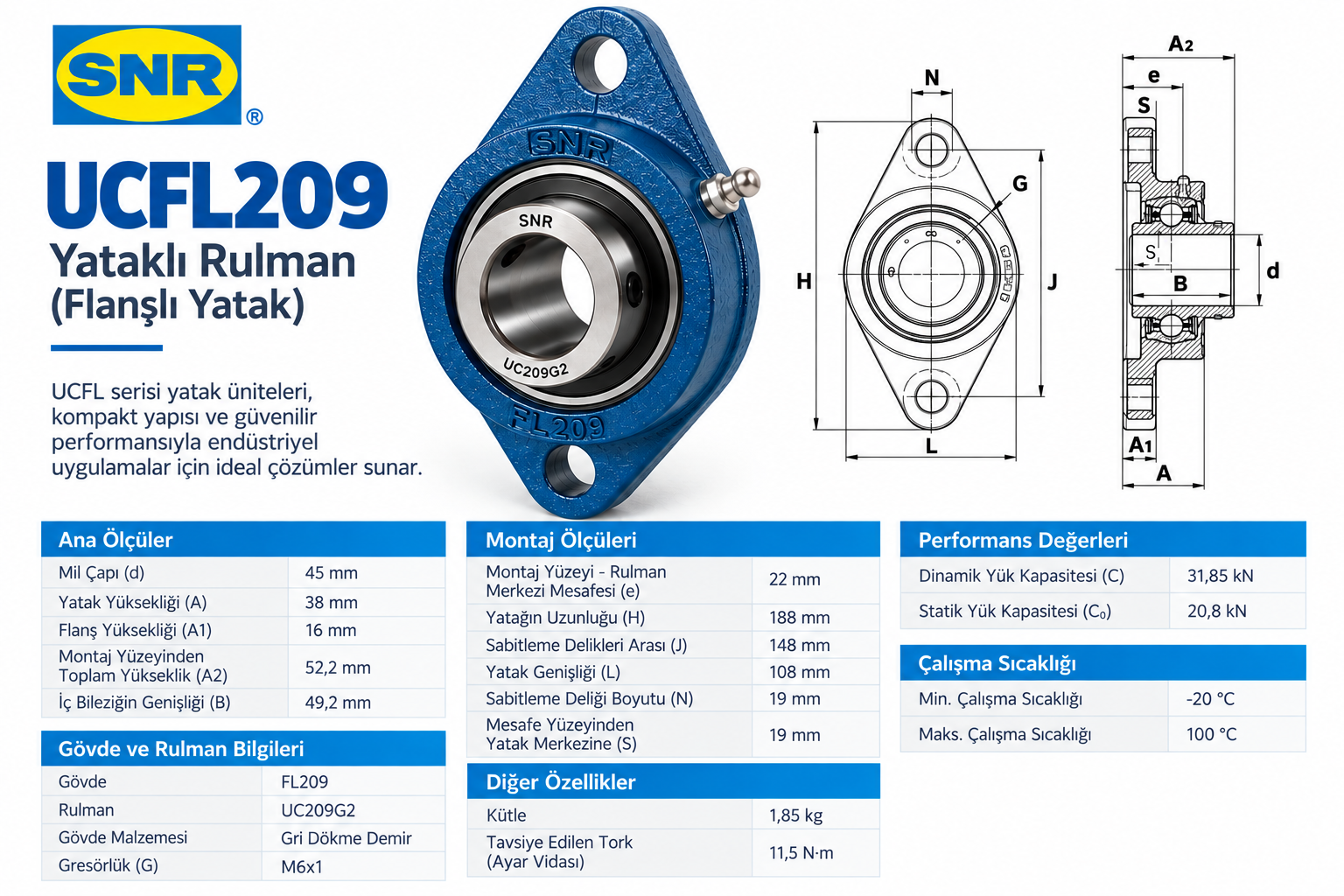

SNR UCFL209 Teknik Görseli
SNR UCFL209 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | SNR |
| Model | UCFL209 |
| Gövde Malzemesi | Gri Dökme Demir |
| Mil Çapı (d) | 45 mm |
| Yatak Yüksekliği (A) | 38 mm |
| Flanş Yüksekliği (A1) | 16 mm |
| Montaj Yüzeyinden Toplam Yükseklik (A2) | 52,2 mm |
| İç Bilezik Genişliği (B) | 49,2 mm |
| Montaj Yüzeyi - Rulman Merkezi Mesafesi (e) | 22 mm |
| Yatağın Uzunluğu (H) | 188 mm |
| Yatak Genişliği (L) | 108 mm |
| Sabitleme Delikleri Arası (J) | 148 mm |
| Sabitleme Deliği Boyutu (N) | 19 mm |
| Mesafe Yüzeyinden Yatak Merkezine (S) | 19 mm |
| Gresörlük (G) | M6x1 |
| Dinamik Yük Kapasitesi (C) | 31,85 kN |
| Statik Yük Kapasitesi (C0) | 20,8 kN |
| Kütle | 1,85 kg |
| Tavsiye Edilen Ayar Vidası Torku | 11,5 N·m |
| Gövde | FL209 |
| Rulman | UC209G2 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +100 °C |
SNR UCFL209 Yataklı Rulman Yapısı
SNR UCFL209 Yataklı Rulman, FL209 gri dökme demir gövde ile UC209G2 radyal bilyalı insert rulmanın bir araya getirildiği iki delikli flanşlı yatak ünitesidir. 45 mm mil çapına sahip SNR UCFL209 Yataklı Rulman, M6x1 gresörlük ve setskur cıvatalı sabitleme yapısına sahiptir.
SNR UCFL209 Ölçü Kontrolü
SNR UCFL209 Yataklı Rulman seçiminde 45 mm mil çapının yanında 188 mm yatak uzunluğu, 108 mm yatak genişliği, 148 mm sabitleme delikleri arası mesafe ve 19 mm sabitleme deliği ölçüsü kontrol edilmelidir. SNR UCFL209 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
