SNR UCFL212 Yataklı Rulman
SNR UCFL212 Yataklı Rulman
SNR UCFL212 Yataklı Rulman, 60 mm mil çapına uygun, iki delikli flanşlı ve gri dökme demir gövdeli bir rulman ünitesidir. FL212 gövde ve UC212G2 insert rulmandan oluşan SNR UCFL212 Yataklı Rulman, soket setskur cıvatalı sabitleme yapısı ve tutuculu keçesiyle endüstriyel uygulamalar için tasarlanmıştır.

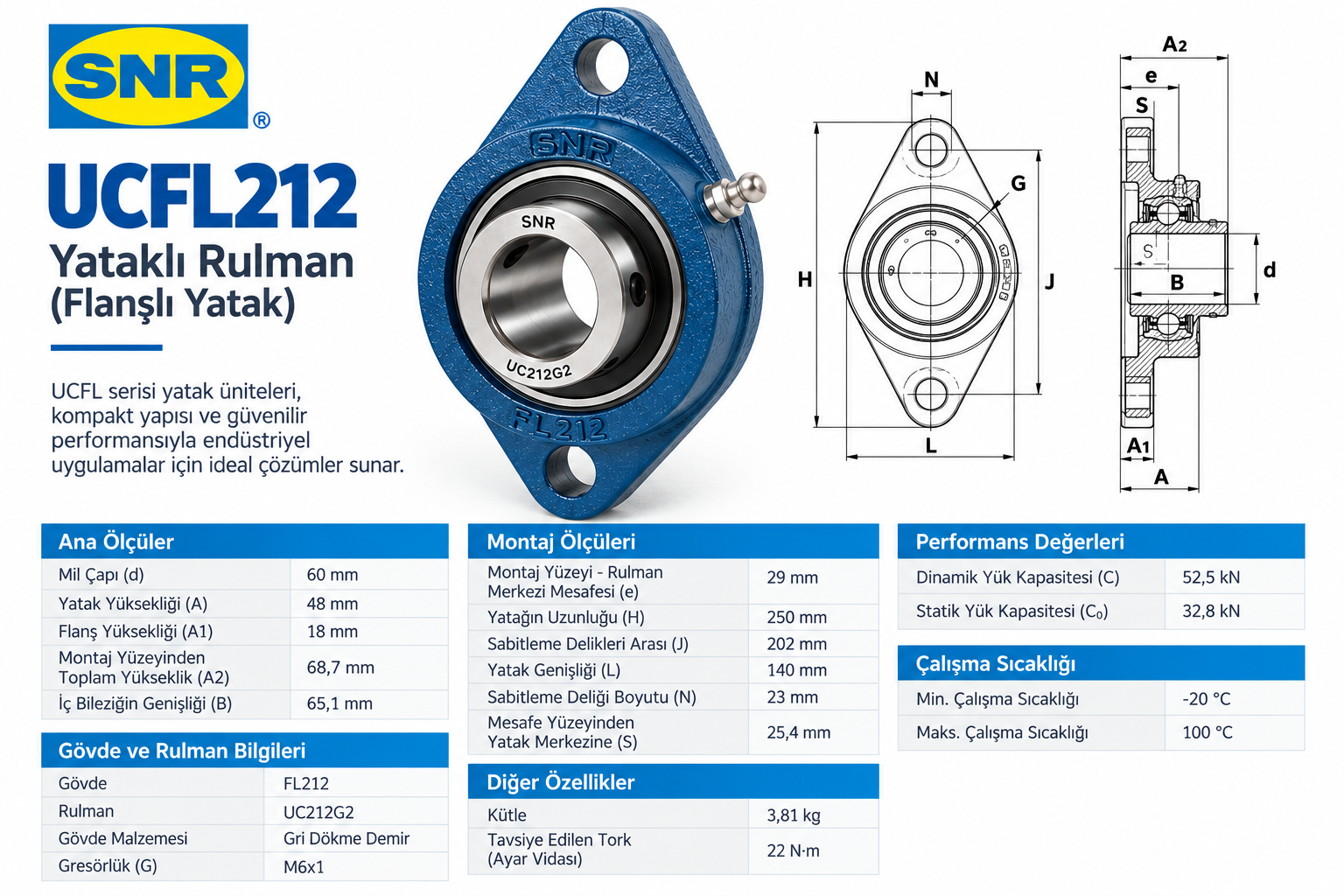

SNR UCFL212 Teknik Çizimi
SNR UCFL212 Yataklı Rulman Teknik Özellikleri
| Özellik | Değer |
| Marka | SNR |
| Model | UCFL212 |
| Gövde Malzemesi | Gri Dökme Demir |
| Mil Çapı (d) | 60 mm |
| Yatak Yüksekliği (A) | 48 mm |
| Flanş Yüksekliği (A1) | 18 mm |
| Montaj Yüzeyinden Toplam Yükseklik (A2) | 68,7 mm |
| İç Bilezik Genişliği (B) | 65,1 mm |
| Montaj Yüzeyi - Rulman Merkezi Mesafesi (e) | 29 mm |
| Yatak Uzunluğu (H) | 250 mm |
| Yatak Genişliği (L) | 140 mm |
| Bağlantı Delikleri Arası (J) | 202 mm |
| Sabitleme Deliği (N) | 23 mm |
| Mesafe Yüzeyinden Yatak Merkezine (S) | 25,4 mm |
| Gresörlük (G) | M6x1 |
| Dinamik Yük Kapasitesi (C) | 52,5 kN |
| Statik Yük Kapasitesi (C0) | 32,8 kN |
| Kütle | 3,81 kg |
| Tavsiye Edilen Ayar Vidası Torku | 22 N·m |
| Gövde | FL212 |
| Rulman | UC212G2 |
| Minimum Çalışma Sıcaklığı | -20 °C |
| Maksimum Çalışma Sıcaklığı | +100 °C |
SNR UCFL212 Yataklı Rulman Yapısı
SNR UCFL212 Yataklı Rulman, FL212 gri dökme demir gövde ile UC212G2 radyal bilyalı insert rulmanın bir araya getirildiği iki delikli flanşlı yatak ünitesidir. 60 mm mil çapına sahip SNR UCFL212 Yataklı Rulman, M6x1 gresörlük ve soket setskur cıvatalı sabitleme yapısına sahiptir.
SNR UCFL212 Ölçü Kontrolü
SNR UCFL212 Yataklı Rulman seçiminde 60 mm mil çapının yanında 250 mm yatak uzunluğu, 140 mm yatak genişliği, 202 mm sabitleme delikleri arası mesafe ve 23 mm sabitleme deliği ölçüsü kontrol edilmelidir. SNR UCFL212 Yataklı Rulman satın almadan önce mevcut yatak kodu ve montaj ölçülerinin teknik tablo ile karşılaştırılması önerilir.
